Description de la fonction

Le bloc fonction permet de compter et de décompter.

Un signal de 1 à l'entrée R permet à la valeur 0 d'être affectée à la sortie CV. Un signal de 1 à l'entrée LD entraîne l'affectation de la valeur de l'entrée PV à la sortie CV. Pour chaque transition de 0 à 1 à l'entrée CU, la valeur de CV est augmentée de 1. Pour chaque transition de 0 à 1 de l'entrée CD, la valeur de CV est diminuée de 1.

Si les entrées R et LD ont un signal de 1 simultané, l'entrée R prévaut.

Lorsque CV ≥ PV, la sortie QU est de 1.

Lorsque CV ≤ est à 0, la sortie QD est à 1.

NOTE : Le décompte fonctionne uniquement jusqu'aux valeurs minimum du type de données utilisé et le compteur uniquement jusqu'aux valeurs maximum du type de données utilisé. Il n'y a pas de dépassement.

Les paramètres supplémentaires EN et ENO peuvent être définis.

Fonctions disponibles

Liste des fonctions disponibles

  • S_CTUD_INT

  • S_CTUD_DINT

  • S_CTUD_UINT

  • S_CTUD_UDINT

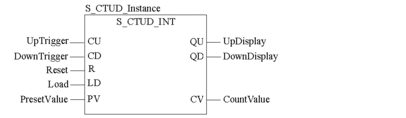

Représentation en FBD

Représentation

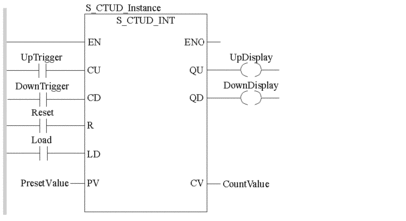

Représentation en LD

Représentation

Description des paramètres

Description des paramètres d'entrée

Paramètre

Type de données

Signification

CU

BOOL

entrée déclencheur de compteur

CD

BOOL

entrée déclencheur de décompteur

R

BOOL

réinitialisation.

LD

BOOL

charger les données

PV

INT, DINT, UINT, UDINT

valeur de présélection

Description du paramètre de sortie

Paramètre

Type de données

Signification

QU

BOOL

affichage du compte

QD

BOOL

affichage du décompte

CV

INT, DINT, UINT, UDINT

valeur du compteur (valeur actuelle)
