Description de la fonction

Le bloc fonction permet de compter.

Un signal de 1 à l'entrée R permet à la valeur 0 d'être affectée à la sortie CV. Pour chaque transition de 0 à 1 à l'entrée CU, la valeur de CV est augmentée de 1. Lorsque CV ≥ PV, la sortie Q est définie sur 1.

NOTE : Le compteur fonctionne uniquement jusqu'aux valeurs maximum du type de données utilisé. Il n'y a pas de dépassement.

Les paramètres supplémentaires EN et ENO peuvent être définis.

Fonctions disponibles

Liste des fonctions disponibles

  • S_CTU_INT

  • S_CTU_DINT

  • S_CTU_UINT

  • S_CTU_UDINT

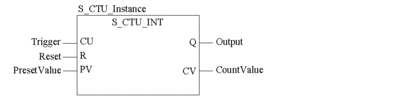

Représentation en FBD

Représentation

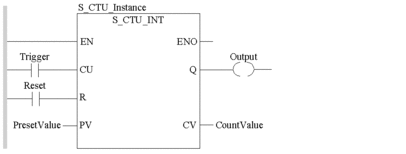

Représentation en LD

Représentation

Description des paramètres

Description des paramètres d'entrée

Paramètre

Type de données

Signification

CU

BOOL

entrée déclencheur

R

BOOL

réinitialisation.

PV

INT, DINT, UINT, UDINT

valeur de présélection

Description du paramètre de sortie

Paramètre

Type de données

Signification

Q

BOOL

sortie

CV

INT, DINT, UINT, UDINT

valeur du compteur (valeur actuelle)
