Description de la fonction

Le bloc fonction permet de décompter.

Un signal de 1 à l'entrée LD entraîne l'affectation de la valeur de l'entrée PV à la sortie CV. Pour chaque transition de 0 à 1 à l'entrée CD, la valeur de CV est diminuée de 1.

Lorsque CV ≤ est à 0, la sortie Q est à 1.

NOTE : Le compteur fonctionne uniquement jusqu'aux valeurs minimum du type de données utilisé. Il n'y a pas de dépassement.

Les paramètres supplémentaires EN et ENO peuvent être définis.

Fonctions disponibles

Liste des fonctions disponibles

  • S_CTD_INT

  • S_CTD_DINT

  • S_CTD_UINT

  • S_CTU_UDINT

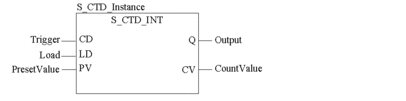

Représentation en FBD

Représentation

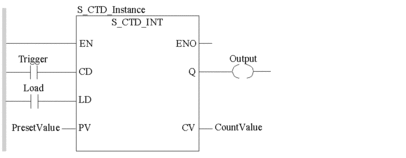

Représentation en LD

Représentation

Description des paramètres

Description des paramètres d'entrée

Paramètre

Type de données

Signification

CD

BOOL

entrée déclencheur

LD

BOOL

charger les données

PV

INT, DINT, UINT, UDINT

valeur de présélection

Description du paramètre de sortie

Paramètre

Type de données

Signification

Q

BOOL

sortie

CV

INT, DINT, UINT, UDINT

valeur du compteur (valeur actuelle)
