Description de la fonction

Cette fonction transfère l'entrée en sortie selon la valeur de l'entrée K.

Le nombre d'entrées peut atteindre 31.

EN et ENO peuvent être configurés comme paramètres supplémentaires.

Exemple

K = 0 : l'entrée IN0 est transférée en sortie.

K = 1 : l'entrée IN1 est transférée en sortie.

K = 5 : l'entrée IN5 est transférée en sortie.

K = n : l'entrée INn est transférée en sortie.

Types de données

Assurez-vous que les types de données des entrées Input0 à Inputn et de la sortie sont identiques.

Fonctions disponibles

Liste des fonctions disponibles

  • S_MUX_INT

  • S_MUX_DINT

  • S_MUX_UINT

  • S_MUX_UDINT

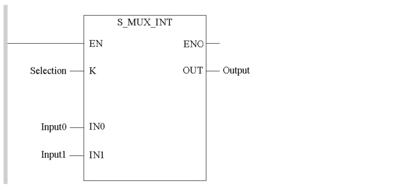

Représentation en FBD

Représentation

Représentation en LD

Représentation

Description des paramètres

Description des paramètres d'entrée

Paramètre

Type de données

Signification

K

INT, DINT, UINT, UDINT

entrée de la sélection

K = 0…30

IN0

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT

1. entrée

IN1

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT

2. entrée

IN2

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT

3. entrée

INn

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT

n+1. entrée, n = max. 30

Description des paramètres de sortie

Paramètre

Type de données

Signification

OUT

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT

sortie
