Description de la fonction

La fonction affecte la valeur en entrée la plus faible à la sortie.

Assurez-vous que les types de données des valeurs en entrée et en sortie sont identiques.

Le nombre d'entrées peut atteindre 32.

EN et ENO peuvent être configurés comme paramètres supplémentaires.

Formule

OUT = MIN {IN1, IN2, ..., INn}

Fonctions disponibles

Liste des fonctions disponibles

  • S_MIN_BOOL

  • S_MIN_BYTE

  • S_MIN_WORD

  • S_MIN_DWORD

  • S_MIN_INT

  • S_MIN_DINT

  • S_MIN_UINT

  • S_MIN_UDINT

Représentation en FBD

Représentation

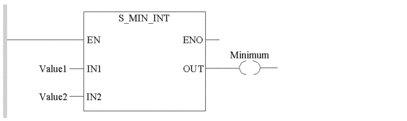

Représentation en LD

Représentation

Description des paramètres

Description des paramètres d'entrée

Paramètre

Type de données

Signification

Value1

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT

1. valeur en entrée

Value2

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT

2. valeur en entrée

Valuen

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT

n. valeur en entrée

n = max. 32

Description des paramètres de sortie

Paramètre

Type de données

Signification

Minimum

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT

valeur minimale
