Description de la fonction

La fonction multiplie les valeurs en entrée et affecte le résultat à la sortie.

Assurez-vous que les types de données des valeurs en entrée et en sortie sont identiques.

Le nombre d'entrées peut atteindre 32.

EN et ENO peuvent être configurés comme paramètres supplémentaires.

Formule

OUT = IN1 x IN2 x ... x INn

Fonctions disponibles

Liste des fonctions disponibles

  • S_MUL_INT

  • S_MUL_DINT

  • S_MUL_UINT

  • S_MUL_UDINT

  • S_MUL_REAL

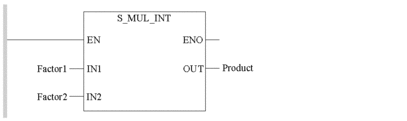

Représentation en FBD

Représentation

Représentation en LD

Représentation

Description des paramètres

Description des paramètres d'entrée

Paramètre

Type de données

Signification

Factor1

INT, DINT, UINT, UDINT, REAL

multiplicande (facteur)

Factor2

INT, DINT, UINT, UDINT, REAL

multiplicateur (facteur)

Factorn

INT, DINT, UINT, UDINT, REAL

multiplicateur (facteur)

n = max. 32

Description du paramètre de sortie

Paramètre

Type de données

Signification

Produit

INT, DINT, UINT, UDINT, REAL

produit

Erreur d'exécution

Le bit système %S18 est réglé sur 1 si la plage des valeurs en sortie a été dépassée (tous les types de données disponibles).

NOTE : Le mot système %SW17 indique l'état de l'erreur détectée sur S_MUL_REAL.
