Description

Description de la fonction

La fonction divise la valeur du paramètre Dividend par la valeur du paramètre Divisor en entrée et affecte le résultat à la sortie.

Les types de données des valeurs en entrée et en sortie doivent être identiques.

Lors de la division des types de données INT, DINT, UINT et UDINT, les décimales sont ignorées dans le résultat ; en revanche, lors de la division du type de données REAL, toutes les décimales du résultat sont affichées.

EN et ENO peuvent être configurés en tant que paramètres supplémentaires.

Formule

Fonctions disponibles

Liste des fonctions disponibles

S_DIV_INT
S_DIV_DINT
S_DIV_UINT
S_DIV_UDINT
S_DIV_REAL

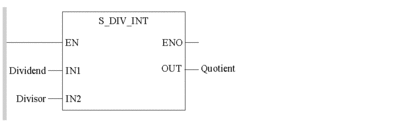

Représentation en FBD

Représentation en LD

Description des paramètres

Description des paramètres d'entrée

Paramètre	Type de données	Signification
`Dividend`	`INT`, `DINT`, `UINT`, `UDINT`, `REAL`	dividende
`Divisor`	`INT`, `DINT`, `UINT`, `UDINT`, `REAL`	diviseur

Description du paramètre de sortie

Paramètre	Type de données	Signification
`Quotient`	`INT`, `DINT`, `UINT`, `UDINT`, `REAL`	quotient

Erreur d'exécution

Le bit système %S18 est réglé sur 1, si une division incorrecte par zéro est exécutée (tous les types de données disponibles).

NOTE : le mot système %SW17 indique l'état de l'erreur détectée sur S_DIV_REAL.
