Description de la fonction
La fonction ajoute les valeurs en entrée et affecte le résultat à la sortie.
Assurez-vous que les types de données des valeurs en entrée et en sortie sont identiques.
Pour toutes les fonctions, le nombre d'entrées peut atteindre 32.
EN et ENO peuvent être
configurés comme paramètres supplémentaires.
Formule
INT,
DINT, UINT, UDINT, REAL :
OUT = IN1 + IN2
+ ... + INn
Fonctions disponibles
Liste des fonctions disponibles
S_ADD_INT
S_ADD_DINT
S_ADD_UINT
S_ADD_UDINT
S_ADD_REAL

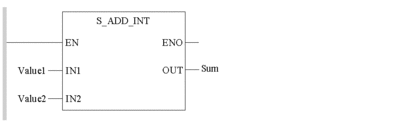

Représentation en FBD
Représentation
Représentation en LD
Représentation
Description des paramètres
Description des paramètres d'entrée
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
somme |
|
|
somme |
|
|
somme n = max. 32 |
Description du paramètre de sortie
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
somme |
Erreur d'exécution
Le bit système %S18 est réglé sur 1 si la plage des valeurs en sortie est dépassée (tous les types de données disponibles).
