Description de la fonction

La fonction considère la liaison XOR de la séquence de bits en entrée et renvoie le résultat à la sortie.

Assurez-vous que les types de données des valeurs en entrée et en sortie sont identiques.

Le nombre d'entrées peut atteindre 32.

Les paramètres supplémentaires EN et ENO peuvent être paramétrés.

Fonctions disponibles

Liste des fonctions disponibles

  • S_XOR_BOOL

  • S_XOR_BYTE

  • S_XOR_WORD

  • S_XOR_DWORD

Formule

OUT = IN1 XOR IN2 XOR ... XOR INn

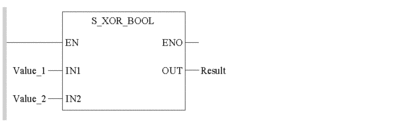

Représentation en FBD

Représentation

Représentation en LD

Représentation

Description des paramètres

Description des paramètres d'entrée

Paramètre

Type de données

Signification

Value_1

BOOL, BYTE, WORD, DWORD

séquence de bit d'entrée

Value_2

BOOL, BYTE, WORD, DWORD

séquence de bit d'entrée

Value_n

BOOL, BYTE, WORD, DWORD

séquence de bit d'entrée

n = max. 32

Description du paramètre de sortie

Paramètre

Type de données

Signification

Résultat

BOOL, BYTE, WORD, DWORD

séquence de bit de sortie
