Description de la fonction
Le bloc fonction est utilisé en tant que mémoire SR avec la propriété "Réglage dominant".
La sortie Q1 passe à 1 lorsque l'entrée S1 passe à 1. Cet état demeure ainsi même
si l'entrée S1 retourne sur 0. La sortie Q1 revient à 0 lorsque l'entrée R est à 1. Si les entrées S1 et R sont à 1 simultanément, l'entrée dominante S1 règle la sortie Q1 sur 1.
Lorsque le bloc fonction est appelé pour la première fois,
l'état initial de Q1 est 0.
EN et ENO peuvent être définis en tant que
paramètres supplémentaires.
Représentation en FBD
Représentation

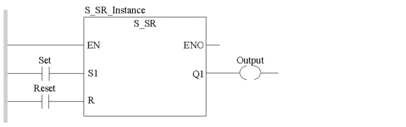

Représentation en LD
Représentation
Description des paramètres
Description des paramètres d'entrée
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
réglage (dominant) |
|
|
réinitialisation. |
Description du paramètre de sortie
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
sortie |
