Description de la fonction
Ce bloc fonction est utilisé pour détecter les fronts descendants 1 -> 0.
La sortie Q passe à
1 s'il y a une transition de 1 à 0 à l'entrée CLK. La sortie reste à 1 d'une exécution de bloc
fonction à une autre, puis revient sur 0.
EN et ENO peuvent être définis en tant que
paramètres supplémentaires.
Représentation en FBD
Représentation

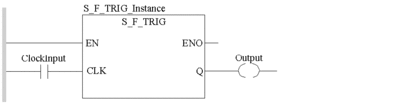

Représentation en LD
Représentation
Description des paramètres
Description des paramètres d'entrée
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
entrée d'horloge |
Description du paramètre de sortie
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
sortie |
