Description de la fonction
La fonction considère la liaison ET bit par bit en entrée et affecte le résultat à la sortie.
Assurez-vous que les types de données des valeurs en entrée et en sortie sont identiques.
Le nombre d'entrées peut atteindre 32.
EN et ENO peuvent être
configurés comme paramètres supplémentaires.
Formule
OUT = IN1 & IN2 & ... & INn
Fonctions disponibles
Liste des fonctions disponibles
S_AND_BOOL
S_AND_BYTE
S_AND_WORD
S_AND_DWORD

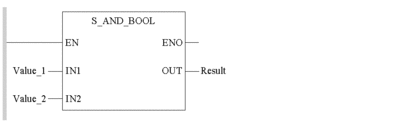

Représentation en FBD
Représentation
Représentation en LD
Représentation
Description des paramètres
Description des paramètres d'entrée
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
séquence de bit d'entrée |
|
|
séquence de bit d'entrée |
|
|
séquence de bit d'entrée (n = max. 32) |
Description du paramètre de sortie
Paramètre |
Type de données |
Signification |
|---|---|---|
|
|
séquence de bit de sortie |
