Description de la fonction

Cette fonction vérifie les valeurs des entrées suivantes pour une séquence croissante.

Les types de données de l'ensemble des valeurs d'entrée doivent être identiques.

Le nombre d'entrées peut atteindre 32.

Lors de la comparaison de variables de types de données BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT et REAL, les valeurs sont comparées les unes par rapport aux autres.

EN et ENO peuvent être configurés en tant que paramètres supplémentaires.

Formule

OUT = 1, si (IN1 < IN2) & (IN2 < IN3) & .. & (IN (n-1) < IN n)

Fonctions disponibles

Liste des fonctions disponibles

  • S_LT_BOOL

  • S_LT_BYTE

  • S_LT_WORD

  • S_LT_DWORD

  • S_LT_INT

  • S_LT_DINT

  • S_LT_UINT

  • S_LT_UDINT

  • S_LT_REAL

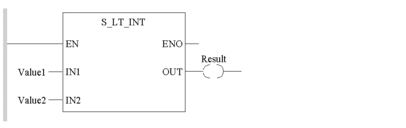

Représentation en FBD

Représentation

Représentation en LD

Représentation

Description des paramètres

Description des paramètres d'entrée

Paramètre

Type de données

Signification

Value1

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT, REAL

1. valeur en entrée

Value2

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT, REAL

2. valeur en entrée

Valuen

BOOL, BYTE, WORD, DWORD, INT, DINT, UINT, UDINT, REAL

n. valeur en entrée

n = max 32

Description du paramètre de sortie

Paramètre

Type de données

Signification

Result

BOOL

valeur en sortie
