Structure

Un FFB se compose d'une opération (nom du FFB), des opérandes nécessaires à l'opération (paramètres réels et formels) et d'un nom d'instance pour les blocs fonction élémentaires ou dérivés.

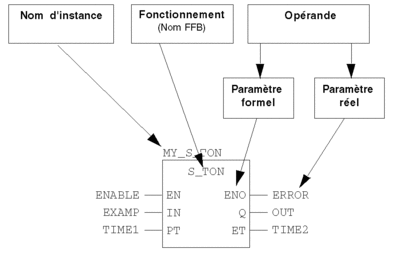

Appel d'un bloc fonction dans le langage de programmation FBD :

Opération

L'opération détermine la fonction qui doit être exécutée par le FFB, par exemple : registre à décalage ou opérations de conversion.

Opérande

L'opérande détermine les éléments sur lesquels porte l'opération qui est exécutée. Dans les FFB, il est constitué de paramètres formels et de paramètres réels.

Paramètres formels et réels

Des entrées et des sorties permettent de transférer les valeurs vers ou depuis un FFB. Ces entrées et ces sorties sont appelées « paramètres formels ».

Les paramètres formels sont liés à des objets qui comprennent les états courants du processus. Ces objets sont appelés « paramètres réels ».

Durant l'exécution du programme, les valeurs sont transmises, par le biais des paramètres réels, du processus au FFB, et renvoyées à nouveau en sortie après le traitement.

En général, affectez le même type de données aux paramètres réels utilisés en entrée/sortie (paramètres formels). La seule exception concerne les entrées/sorties génériques dont le type de données est déterminé par le paramètre réel. On choisira un type de données adapté pour le bloc fonction si tous les paramètres réels sont constitués de valeurs littérales.
