Description de la fonction
Le bloc fonction S_AI_COMP
réalise
une évaluation de deux entiers analogiques fournis par deux capteurs
différents :
Si les entrées
S_Channel_1
etS_Channel_2
fonctionnent correctement,Health_1
etHealth_2
sont tous deux définis sur TRUE. Le bloc exécute ensuite une analyse des écarts, comme suit :Si l'écart entre les entrées
S_Channel_1
etS_Channel_2
dépasse la tolérance configurée (viaMax_Diff
) pendant un laps de temps supérieur à la durée d'écart définie (viaDiscrepancyTime
), une erreur d'écart est détectée :-
Error
est défini sur TRUE.-
DiagCode
affiche C001 et indique ainsi la détection d'une erreur d'écart.-
Out_Avg
est mis à 0.-
Out_Min
etOut_Max
sont conservés.Sinon :
-
Error
est défini sur FALSE.-
Out_Avg
= (S_Channel_1
+S_Channel_2
) / 2.-
Out_Min
= MIN (S_Channel_1
;S_Channel_2
).-
Out_Max
= MAX (S_Channel_1
;S_Channel_2
).
Si une seule voie d'entrée fonctionne correctement (par exemple,
S_Channel_1
, mais pasS_Channel_2
),Health_1
est défini sur TRUE etHealth_2
sur FALSE. Dans ce cas :Out_Avg
,Out_Max
etOut_Min
prennent la valeurS_Channel_1
.Error
est défini sur TRUE.
Si aucune voie d'entrée (ni
S_Channel_1
, niS_Channel_2
) ne fonctionne correctement,Health_1
etHealth_2
sont définis sur FALSE. Dans ce cas :Out_Avg
,Out_Max
etOut_Min
sont définis sur 0.Error
est défini sur TRUE.
En cas de détection d'une erreur d'écart, celle-ci
doit être acquittée après que les entrées respectent
de nouveau la tolérance requise, par le déclenchement du
front montant du signal Reset
.
AVERTISSEMENT | |
---|---|
S_AI_COMP
est un modèle modifiable. Vous
pouvez adapter sa structure en fonction des exigences de votre application.

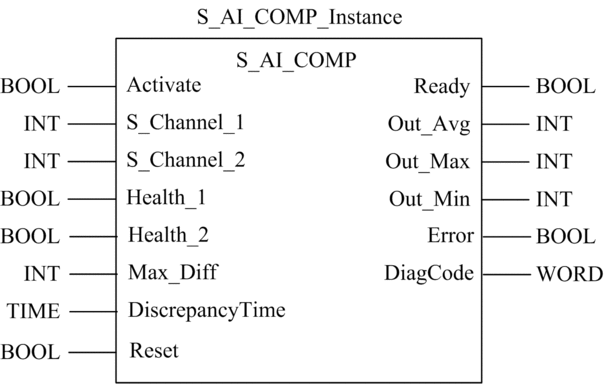

Ce bloc n'est pas certifié par le Groupe TÜV Rheinland. Représentation en FBD
Représentation

Description des paramètres
Paramètres d'entrée :
Activate
S_Channel_1
S_Channel_2
Health_1
Health_2
Max_Diff
DiscrepancyTime
Reset
Paramètres de sortie :
Ready
Out_Avg
Out_Max
Out_Min
Error
DiagCode
Paramètres d'entrée
Paramètre |
Type de données |
Valeur d'initialisation |
Signification |
---|---|---|---|
|
|
FALSE |
Valeur variable ou constante indiquant l'état d'activation du bloc fonction. Ce paramètre peut être relié à la variable qui représente l'état (actif ou inactif) de l'équipement de sécurité adéquat. Aucune information de diagnostic non pertinente n'est générée lorsqu'un équipement est désactivé :
|
|
|
0 |
Valeur d'entrée analogique de la voie 1. |
|
|
0 |
Valeur d'entrée analogique de la voie 2. |
|
|
FALSE |
Etat de fonctionnement du module d'entrées analogiques sur la voie 1 :
|
|
|
FALSE |
Etat de fonctionnement du module d'entrées analogiques sur la voie 2 :
|
|
|
0 |
Valeur d'écart maximale configurable de type constante entre S_Channel_1 et S_Channel_2. |
|
|
T#0ms |
Temps de surveillance maximal configurable de type constante pour la comparaison des valeurs S_Channel_1 et S_Channel_2. |
|
|
FALSE |
Valeur variable indiquant la réinitialisation
de la machine d'état, couplée avec des messages d'état
et d'erreur détectée (tels qu'indiqués par le paramètre NOTE : Cette fonction
est active uniquement lorsque le signal passe de FALSE à TRUE.
|
Paramètres de sortie
Paramètre |
Type de données |
Valeur d'initialisation |
Signification |
---|---|---|---|
|
|
FALSE |
NOTE : Ce paramètre est utile en mode débogage
ou pour activer/désactiver d'autres blocs fonction, ainsi que
pour opérer des traitements supplémentaires dans le programme
fonctionnel.
|
|
|
0 |
Valeur moyenne de S_Channel_1 et S_Channel_2. |
|
|
0 |
Valeur maximale entre S_Channel_1 et S_Channel_2. |
|
|
0 |
Valeur minimale entre S_Channel_1 et S_Channel_2. |
|
|
FALSE |
Message d'erreur détectée du bloc fonction. |
|
|
16#0000 |
Message de diagnostic du bloc fonction. |

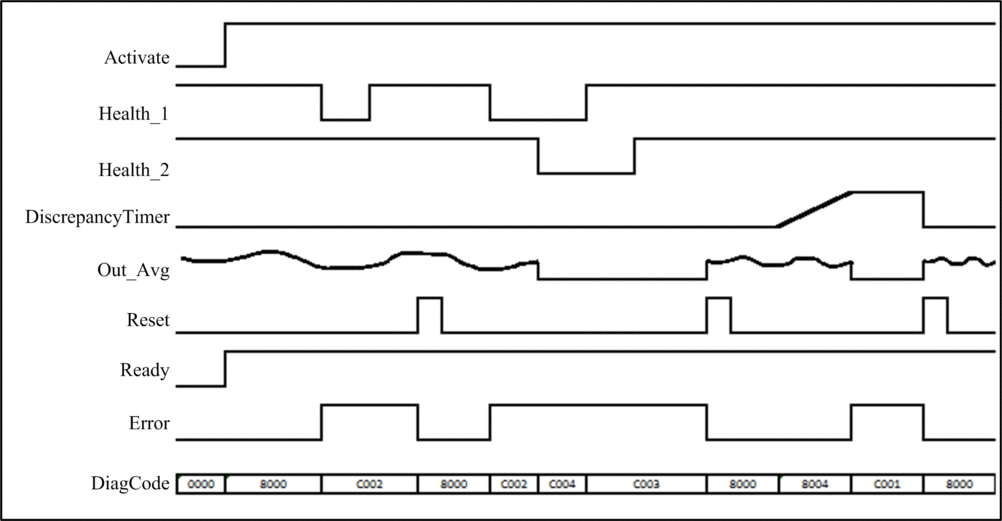

Chronogrammes typiques

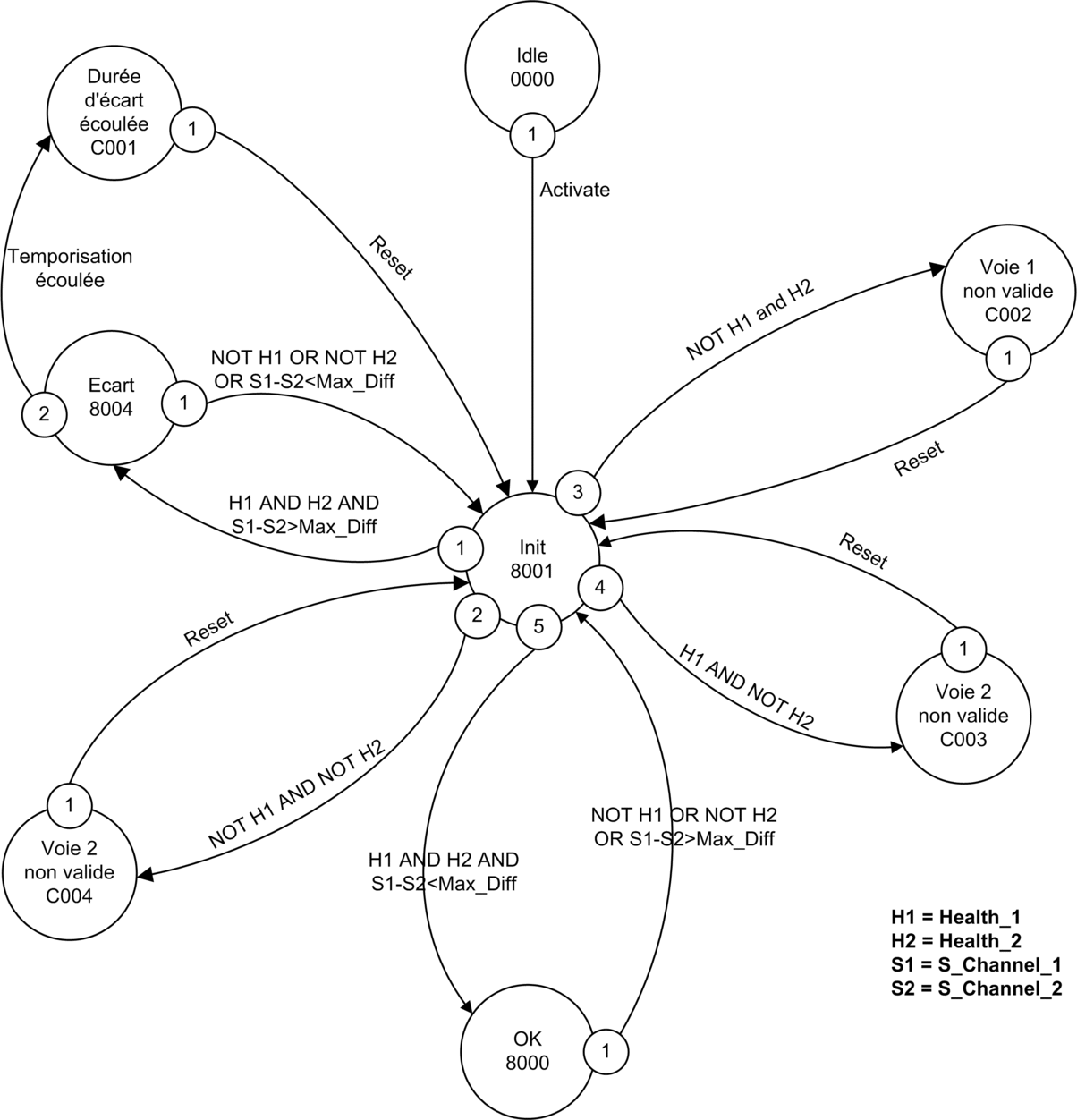

Diagramme des états
Le diagramme suivant décrit les transitions entre les
différents états du bloc fonction S_EQUIVALENT
:

Gestion des erreurs détectées
En cas de détection d'une erreur, Error est défini sur
TRUE. Le paramètre DiagCode
peut
présenter l'une des valeurs d'erreur détectée suivantes
:
DiagCode |
Nom de l'état |
Description de l'état et paramètres de sortie |
---|---|---|
C001 |
Erreur 1 |
Durée
|
C002 |
Erreur 2 |
Voie 1 non valide :
|
C003 |
Erreur 3 |
Voie 2 non valide :
|
C004 |
Erreur 4 |
Voies 1 et 2 non valides :
|
Gestion des codes de diagnostic
Lorsqu'un message d'état est renvoyé, le paramètre Error
est défini sur FALSE, et le paramètre DiagCode
affiche l'une des valeurs hexadécimales
suivantes :
DiagCode |
Nom de l'état |
Description de l'état et paramètres de sortie |
---|---|---|
0 |
IDLE |
Le bloc fonction est inactif (état initial) :
|
8001 |
INIT |
Le bloc détecte une activation et est désormais activé :
|
8000 |
OK |
|
8003 |
Ecart entre les voies |
La différence entre les valeurs
|
