Description de la fonction

La fonction S_SYST_TIME_MX permet de renvoyer le temps écoulé depuis la fin du dernier cycle de tâche SAFE.

NOTE : Les valeurs de temps sont gelées durant l'exécution du cycle de tâche SAFE. Les appels de cette fonction effectués à différents moments pendant l'exécution d'un même cycle de tâche SAFE renvoient des valeurs identiques.

EN et ENO peuvent être configurés comme paramètres supplémentaires.

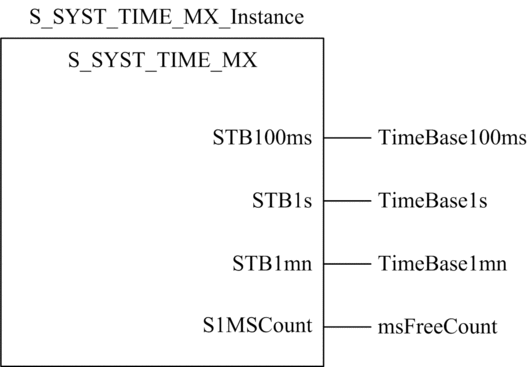

Représentation en FBD

Représentation

Description des paramètres

La fonction S_SYST_TIME_MX est constituée des paramètres suivants :

Paramètres de sortie :

  • STB100ms

  • STB1s

  • STB1mn

  • S1MSCount

Cette fonction n'a pas de paramètres d'entrée.

Paramètres de sortie

Paramètre

Type de données

Signification

STB100ms

BOOL

TimeBase100ms. Ce bit est activé/désactivé toutes les 50 ms.

STB1s

BOOL

TimeBase1s. Ce bit est activé/désactivé toutes les 500 ms.

STB1mn

BOOL

TimeBase1mn. Ce bit est activé/désactivé toutes les 30 s.

S1MSCount

DINT

msFreeCount. Compteur libre avec incrément de 1 ms.
