Description de la fonction

La fonction S_SQRT_REAL extrait la racine carrée d'une variable. Elle peut être appelée à l'aide d'un nom générique.

Les paramètres supplémentaires EN et ENO peuvent être configurés.

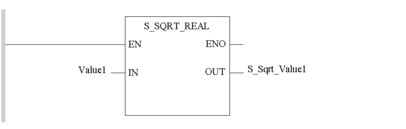

Représentation en FBD

Représentation appliquée à une variable REAL :

Représentation en LD

Représentation appliquée à une variable REAL :

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre

Type

Commentaire

Value1

REAL.

Variable dont vous souhaitez extraire la racine carrée.

Value1

Le tableau suivant décrit les paramètres de sortie :

Paramètre

Type

Commentaire

S_Sqrt_Value1

REAL.

S_Sqrt_Value1 contient la racine carrée de Value1. S_Sqrt_Value1 est du même type que Value1.

Erreurs d'exécution

Si le paramètre Value1 est négatif et de type REAL, le résultat de la fonction contient NAN et le bit %S18 est égal à 1.

Si %S18 est égal à 1, le mot système %SW17 indique le type d'erreur détectée.
