Introduction

Les fenêtres d'exploitation permettent de visualiser le processus d'automatisation.

L'éditeur écran d'exploitation permet de créer, modifier et gérer facilement les écrans d'exploitation.

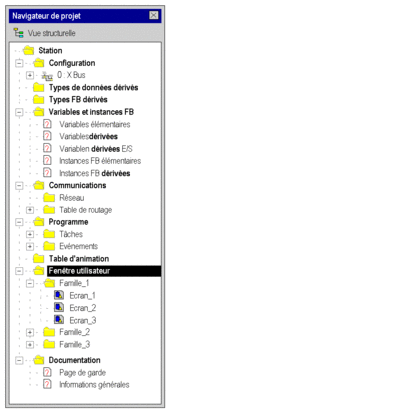

La création et l'accès aux écrans d'exploitation s'effectuent via le navigateur de projet.

Editeur écran d'exploitation

Une fenêtre d'exploitation contient une foule d'informations (variables dynamiques, aperçus, textes descriptifs, etc.) et permet de surveiller et modifier facilement et rapidement les variables d'automatisation.

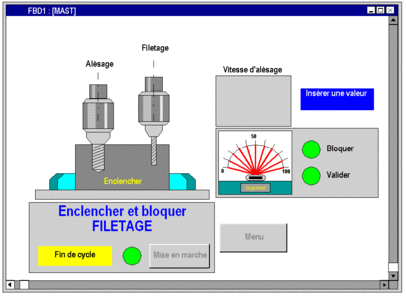

Ecran d'exploitation

L'éditeur écran d'exploitation propose les fonctions suivantes :

• Fonctions de visualisation étendues

  • Eléments géométriques

    Ligne, rectangle, ellipse, courbe, polygone, bitmap, texte

  • Eléments de commande

    Bouton, case à cocher, curseur, navigation à l'écran, liens hypertexte, champ de saisie, champ de sélection numérique

  • Eléments d'animation

    Bargraphe, chronogramme, boîte de dialogue, apparition, disparition, couleurs clignotantes, animation de variables

• Création d'une bibliothèque dédiée à la gestion des objets graphiques

• Copie d'objets

• Création d'une liste de toutes les variables utilisées dans l'écran d'exploitation

• Création de messages à utiliser dans l'écran d'exploitation

• Accès direct depuis l'écran d'exploitation à la table d'animation ou à la table de renvois d'une ou de plusieurs variables

• Info-bulles fournissant des informations complémentaires sur les variables

• Gestion des écrans d'exploitation par famille

• Importation/exportation de certains écrans d'exploitation ou de familles complètes
