Introduction

Le simulateur d'automate permet la recherche d'erreurs dans le projet sans connexion à un véritable automate.

Toutes les tâches du projet (Mast, Fast, AUX et Event) qui s'exécutent sur un automate réel sont également disponibles dans le simulateur. La différence par rapport à un véritable automate est l'absence de modules E/S et de réseaux de communication (ETHWAY, Fipio, Modbus Plus) fonctionnant en mode temps réel non déterministe.

Naturellement, toutes les fonctions de mise au point, d'animation, les points d'arrêt, les forçages de variables, etc. sont disponibles avec le simulateur d'automate.

Représentation

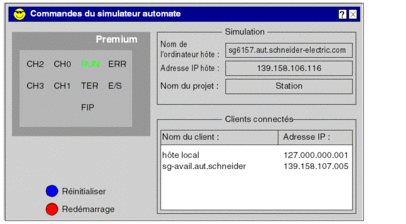

Représentation d'une boîte de dialogue :

Structure du simulateur

Le panneau du simulateur propose les affichages suivants :

  • Type d'automate simulé

  • Etat actuel de l'automate simulé

  • Nom du projet chargé

  • Adresse IP et nom DNS du PC hôte du simulateur et de tous les PC clients connectés

  • Boîte de dialogue dédiée à la simulation des événements d'E/S

  • Bouton RAZ permettant de réinitialiser l'automate simulé (simulation de redémarrage à froid)

  • Bouton Mise sous/hors tension (pour simuler une reprise à chaud)

  • Menu contextuel (bouton droit de la souris) permettant de commander le simulateur

Documentation

Pour plus d'informations, reportez-vous au document EcoStruxure™ Control Expert - Simulateur d'automate.
