Description

La possibilité de sauter dans une séquence en ET ou hors d'une séquence en ET peut être activée en mode multijeton.

Un saut dans une séquence en ET n'active pas toutes les branches. La transition postérieure à la convergence en ET n'étant évaluée que lorsque toutes les étapes qui la précèdent directement ont été validées, vous ne pouvez plus quitter la séquence en ET, elle reste bloquée.

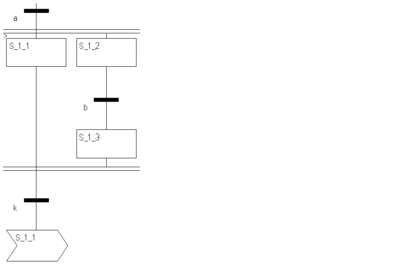

Saut dans une séquence en ET

Saut dans une séquence en ET

Si…

Alors

Si la condition de transition a est vraie,

une séquence s'exécute vers S_1_1 et S_1_2.

Si les étapes S_1_1 et S_1_2 sont activées,

les séquences sont exécutées indépendamment l'une de l'autre.

Si S_1_2 est active et que la condition de transition b est vraie,

une séquence s'exécute de S_1_2 vers S_1_3.

Si S_1_1 et S_1_3 sont active et que la condition de transition c (qui appartient à la transition commune) est vraie,

une séquence s'exécute depuis S_1_1 et S_1_3 jusqu'à un saut vers S_1_1.

Si S_1_1 est activée par le saut,

seule la branche partant de S_1_1 est active. La branche de S_1_2 n'est pas active.

Comme S_1_1 et S_1_3 ne sont pas actives en même temps, la séquence ne peut pas continuer et se bloque.

Ce blocage peut être levé, par exemple, par un deuxième jeton décalé dans le temps qui réactive l'étape S_1_2.
