Présentation

Un DDT d'équipement est un type de données dérivé qui est prédéfini par le constructeur et ne peut pas être modifié par l'utilisateur. Il contient les éléments de langage d'E/S d'un module d'E/S.

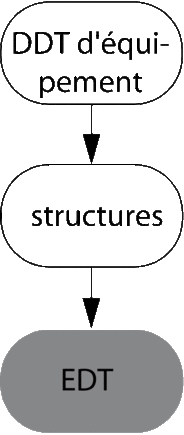

Illustration :

Comme les structures DDT, les structures DDT d'équipement peuvent contenir les types de données suivants :

• EDT

• DDT

• Tableau d'EDT et de DDT

Les types DDT sont des structures dont la taille (nombre d'éléments qui les composent) dépend de la voie ou du module d'E/S qu'elles représentent.

Dans l'implémentation actuelle, un module d'E/S prend en charge un seul DDT d'équipement.

La différence avec une structure classique est que :

• la structure DDT est prédéfinie par le constructeur,

  • la structure DDT prend en charge le type EBOOL,

  • la structure DDT prend en charge le type avec bits extraits.
