Généralités

La mémoire des automates prend en charge les éléments suivants :

  • les données d'application localisées (RAM d'état),

  • les données d'application non localisées,

  • le programme : descripteurs de tâche et code exécutable, valeurs initiales et configuration des entrées/sorties.

Structure sans carte d'extension mémoire

Les données et programme sont supportés par la mémoire RAM interne du module processeur.

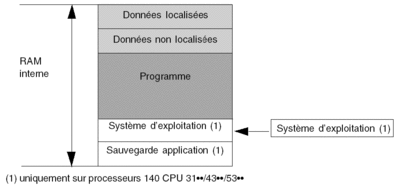

La figure ci-après décrit la structure de mémoire.

Structure avec carte d'extension mémoire

Les processeurs de l'automate Quantum 140 CPU 6••• peuvent être équipés d'une carte d'extension mémoire.

Les données sont supportées par la mémoire RAM interne du module processeur.

Le programme est supporté par la carte d’extension mémoire.

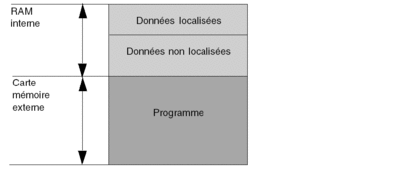

La figure ci-après décrit la structure de mémoire.

Sauvegarde de la mémoire

La mémoire RAM interne est secourue par la pile cadmium-nickel supportée par le module processeur.

Les cartes mémoire RAM sont secourues par pile cadmium-nickel.

Démarrage avec l'application enregistrée en mémoire de sauvegarde

Le tableau ci-après décrit les différents résultats obtenus en fonction de l'état de l'automate et du commutateur PLC MEM, et indique si la case à cocher "Auto RUN" est sélectionnée.

Etat de l'automate

Commutateur PLC MEM1

Auto RUN dans l'application2

Résultats

NONCONF

Start ou Off

Désactivé

Démarrage à froid, l'application est chargée depuis la mémoire de sauvegarde vers la mémoire RAM de l'automate. L'automate reste sur STOP.

NONCONF

Start ou Off

Activé

Démarrage à froid, l'application est chargée depuis la mémoire de sauvegarde vers la mémoire RAM de l'automate. L'automate reste sur RUN.

NONCONF

Mem Prt ou Stop

Non applicable

Aucune application chargée. L'automate démarre en mode NONCONF.

Configuré

Start ou Off

Désactivé

Démarrage à froid, l'application est chargée depuis la mémoire de sauvegarde vers la mémoire RAM de l'automate. L'automate reste sur STOP.

Configuré

Start ou Off

Activé

Démarrage à froid, l'application est chargée depuis la mémoire de sauvegarde vers la mémoire RAM de l'automate. L'automate reste sur RUN.

Configuré

Mem Prt ou Stop

Sans importance

Démarrage à chaud, aucune application chargée. Mode précédent conservé à la mise sous tension.

1 Start et Stop sont valides pour les modèles 434 et 534 uniquement et Off est valide pour le modèle 311 uniquement. Mem Prt est valide pour tous les modèles.

2 Le RUN automatique de l'application correspond à l'application chargée.

Spécificités des cartes mémoire

Trois types de cartes mémoire sont proposés :

  • application : ces cartes contiennent le programme de l’application. Elles sont proposés en technologie RAM ou Flash Eprom

  • application + stockage de fichiers : ces cartes contiennent, en plus du programme, une zone permettant d’archiver/restituer des données par programme. Elles sont proposés en technologie RAM ou Flash Eprom

  • stockage de fichiers : ces cartes permettent d’archiver/restituer des données par programme. Elles utilisent la technologie SRAM.

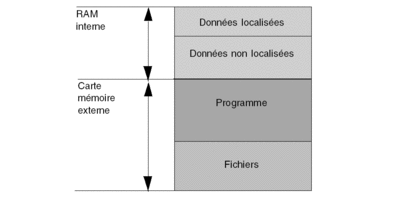

Le schéma suivant décrit la structure mémoire avec une carte de type application et stockage de fichiers.

NOTE : Dans le cas des processeurs possédant 2 emplacements pour carte mémoire, l'emplacement inférieur est réservé à la fonction de stockage de fichiers.
