Phase de configuration (pour les événements déclenchés par des modules d'entrées/sorties)

En mode local, à partir de l'éditeur de configuration, sélectionnez Traitement événementiel (EVT) et le numéro du traitement événementiel de la voie du module d'entrées/sorties concerné.

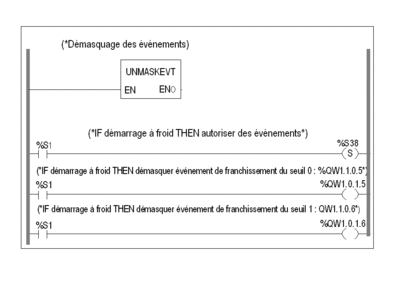

Phase de démasquage

La tâche qui peut être interrompue doit en particulier :

• permettre le traitement des événements au niveau système : bit %S38 défini sur 1 (valeur par défaut) ;

• démasquer les événements à l'aide de l'instruction UNMASKEVT (active par défaut) ;

• démasquer les événements concernés au niveau de la voie (pour les événements déclenchés par des modules d'entrées/sorties) en définissant sur 1 les objets à langage implicite du module d'entrées/sorties pour le démasquage des événements (les événements sont masqués par défaut) ;

• vérifier que la pile d'événements au niveau du système n'est pas saturée (le bit %S39 doit être défini sur 0).

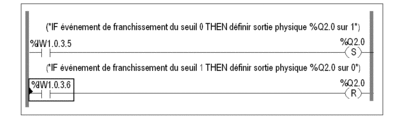

Phase de création du programme d'événement

Le programme doit :

• déterminer l'origine du ou des événements à partir du mot d'état de l'événement associé au module d'entrées/sorties si le module peut générer plusieurs événements ;

• effectuer le traitement réflexe associé à l'événement (ce procédé doit être le plus court possible) ;

• écrire les sorties réflexes concernées.

Remarque : le mot d'état de l'événement est automatiquement remis à zéro.
