Généralités
La mémoire des automates prend en charge les éléments suivants :
les données d'application localisées,
les données d'application non localisées,
le programme : descripteurs de tâche et code exécutable, mots constants, valeurs initiales et configuration des entrées/sorties.

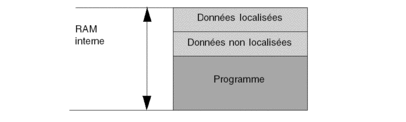

Structure sans carte d'extension mémoire
Les données et programme sont supportés par la mémoire RAM interne du module processeur.
La figure ci-après décrit la structure de mémoire.

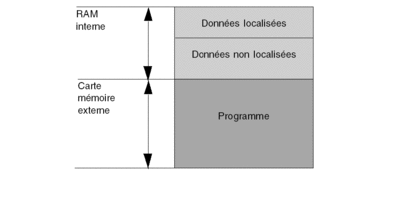

Structure avec carte d'extension mémoire
Les données sont supportées par la mémoire RAM interne au module processeur.
Le programme est supporté par la carte d'extension mémoire.
La figure ci-après décrit la structure de mémoire.
Sauvegarde de la mémoire
La mémoire RAM interne est secourue par la pile cadmium-nickel supportée par le module processeur.
Les cartes mémoire RAM sont secourues par pile cadmium-nickel.
Spécificités des cartes mémoire
Trois types de cartes mémoire sont proposés :
application : ces cartes contiennent le programme de l’application. Elles utilisent la technologie RAM ou Flash EPROM
application + stockage de fichiers : ces cartes contiennent, en plus du programme, une zone permettant d’archiver/restituer des données par programme. Elles sont proposés en technologie RAM ou Flash Eprom
stockage de fichiers : ces cartes permettent d’archiver/restituer des données par programme. Elles utilisent la technologie SRAM.

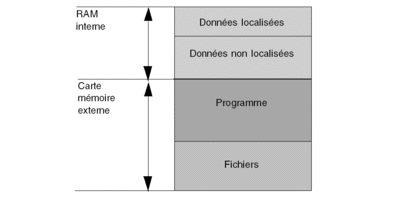

Le schéma suivant décrit la structure mémoire avec une carte de type application et stockage de fichiers.
