Présentation

Les types de données génériques sont des ensembles de types classiques (EDT, DDT) ayant pour vocation de déterminer la compatibilité entre ces types classiques.

Ces ensembles sont identifiés par le préfixe ANY_ARRAY, mais ces préfixes ne peuvent en aucun cas être utilisés pour instancier des données.

Leurs champs d'utilisation concernent les familles de type de données blocs fonctions (EFB\DFB) et les fonctions élémentaires (EF), afin de définir les types de données compatibles avec leur interface :

  • entrées

  • entrées/sorties

  • sorties

Types de données génériques (GDT) disponibles

Les types de données génériques disponibles dans Control Expert sont les suivants :

  • ANY_ARRAY_WORD

  • ANY_ARRAY_UINT

  • ANY_ARRAY_UDINT

  • ANY_ARRAY_TOD

  • ANY_ARRAY_TIME

  • ANY_ARRAY_STRING

  • ANY_ARRAY_REAL

  • ANY_ARRAY_INT

  • ANY_ARRAY_EBOOL

  • ANY_ARRAY_DWORD

  • ANY_ARRAY_DT

  • ANY_ARRAY_DINT

  • ANY_ARRAY_DATE

  • ANY_ARRAY_BYTE

  • ANY_ARRAY_BOOL

Exemple

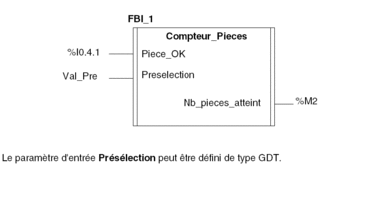

Soit le DFB suivant :

NOTE : Les objets autorisés pour les différents paramètres sont définis dans ce tableau.
