Généralités

Les sections en langage SFC (diagramme fonctionnel en séquence) se composent :

• d'un graphe principal programmé en SFC

• de macro-étapes (MS) programmées en SFC

• d’actions et de transitions programmées en LD, FBD, ST ou IL

Les sections SFC sont programmables uniquement dans la tâche maître (voir description détaillée des sections SFC).

Exemple

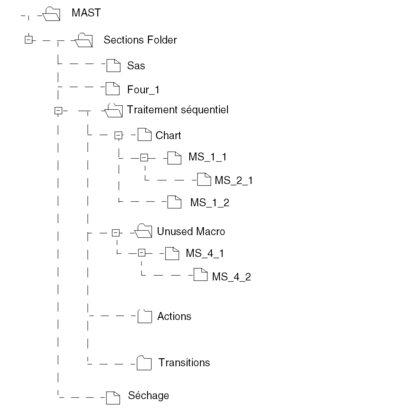

Le diagramme suivant donne un exemple de constitution d'une section SFC et montre les appels des macro-étapes utilisées à partir du diagramme.
