Montage d'un module compabible Quantum EIO sur l'embase

Introduction

Suivez les instructions ci-dessous pour installer des modules Quantum et Modicon X80 fonctionnant dans un système Quantum EIO :

Module de communication d'E/S distantes 140CRP31200 (sur le rack local)
Module adaptateur d'E/S distantes :
- Module adaptateur d'E/S distantes 140CRA31200 (sur une station d'E/S distantes Quantum)
- Module adaptateur BMXCRA312•0 (sur une station d'E/S distantes Modicon X80)
- Le module adaptateur 140CRA31908 facilite l'utilisation du matériel et des applications S908 dans les architectures d'E/S Ethernet M580.
Module de tête d'E/S distribuées 140NOC78000 (sur le rack local)
Module de communication de contrôle 140NOC78100 (sur le rack local)

Consignes de mise à la terre

Ne mettez pas sous tension un rack Quantum tant que les connexions ne sont pas établies aux deux extrémités du câble Ethernet. Par exemple, connectez le câble au (140CRP31200 et à un autre équipement (module adaptateur) ou commutateur double anneau DRS ConneXium avant de mettre l'équipement sous tension.

Pour plus d'informations sur les commutateurs double anneau (DRS), consultez le Quantum EIOGuide de planification du système .

DANGER

RISQUE D'ELECTROCUTION

Coupez l'alimentation des stations du contrôleur d'automatisation aux deux extrémités de la connexion avant d'insérer ou de retirer un câble Ethernet.
Utilisez un équipement d'isolation approprié lorsque vous insérez ou retirez une partie ou l'ensemble des équipements.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Utilisez un câble en fibre optique pour établir une liaison de communication lorsqu'il n'est pas possible gérer le potentiel entre des terres distantes.

Montage d'un module

Étape	Action

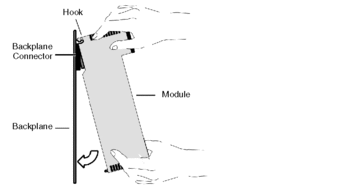

1	Tenez le module incliné, montez-le sur les 2 crochets situés près du sommet de l'embase. La figure ci-après indique comment tenir le module.
2	Basculez le module vers le bas de sorte que son connecteur s'engage dans le connecteur de l'embase.
3	A l'aide d'un tournevis cruciforme, serrez la vis située au bas du module en appliquant un couple de serrage compris entre 0,22 et 0,45 Newton-mètre.

NOTE : la figure ci-dessus représente un module Quantum installé du haut vers le bas. Les modules Modicon X80 s'installent du bas vers le haut.

Remplacement d'un module

Vous pouvez remplacer un module Quantum EIO à tout moment à l'aide d'un autre module muni d'un micrologiciel compatible. Le module de remplacement obtient ses paramètres de fonctionnement via la connexion entre l'embase et l'UC (CPU). Le transfert vers l'équipement est immédiatement effectué au cycle suivant.

les paramètres de fonctionnement envoyés par la CPU à un module de remplacement ne comportent aucune des valeurs de paramètre qui ont été modifiées dans le module d'origine à l'aide de commandes SET de messagerie explicite.
