La page Etat du routeur permet d'effectuer le diagnostic de la communication entre les équipements situés sur des réseaux distincts connectés via le service de transfert IP du module 140NOC78100.

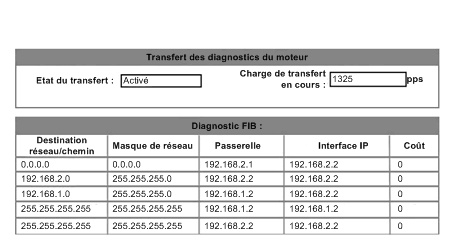

Le tableau fournit les informations suivantes sur chacune des connexions actives :
-
Etat de transmission : activé ou désactivé (transfert/rejet) en fonction du service de transfert IP
-
Charge de transmission actuelle : charge totale en pps (paquets par seconde) du service de transfert IP
-
Itinéraire : réseau de destination
-
Masque de réseau : portée CIDR de l'itinéraire
-
Passerelle IP : adresse IP de la passerelle
-
Adresse IP : interface sur le réseau de destination
-
Coût : coût de l'itinéraire (métrique)
Pour afficher cette page, procédez comme suit :
|
Etape
|
Action
|
|
1
|
Dans la page Accueil, cliquez sur Diagnostics dans le menu principal.
Résultat : la page Diagnostics s'ouvre.
|
|
2
|
Dans la partie gauche de la page Diagnostic, sélectionnez Etat du routeur.
|
|
3
|
Si nécessaire, entrez le mot de passe d'accès Web HTTP.
NOTE : le mot de passe par défaut est USER.
|
