La page
Redondance permet d'activer et de désactiver le protocole RSTP (Rapid Spanning Tree Protocol) pour les ports de commutation 3 et 4.
NOTE : dans la mesure où seuls les ports de commutation 3 et 4 prennent en charge la redondance RSTP, utilisez ces ports pour connecter le module de tête 140NOC78•00 au réseau, et les ports 1 et 2 pour les connexions aux équipements locaux.
Le service RSTP crée un chemin de réseau logique sans boucle pour les équipements Ethernet qui font partie d'une topologie comprenant des chemins physiques redondants, et restaure automatiquement la communication réseau en activant des liaisons redondantes en cas d'interruption de service sur le réseau.
Affichage de la page Redondance

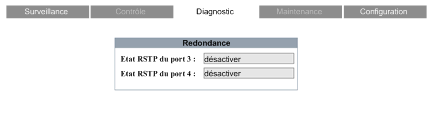

La page Redondance se présente comme suit :
Pour afficher cette page, procédez comme suit :
|
Etape
|
Action
|
|
1
|
Dans la page Accueil, sélectionnez l'option du menu principal Diagnostic.
Résultat : la page Diagnostics s'ouvre.
|
|
2
|
Dans la partie gauche de la page Diagnostic, sélectionnez Ethernet → Commutateur → Redondance.
|
|
3
|
Si nécessaire, entrez le mot de passe permettant d'accéder au serveur HTTP.
NOTE : le mot de passe par défaut est USER.
|
