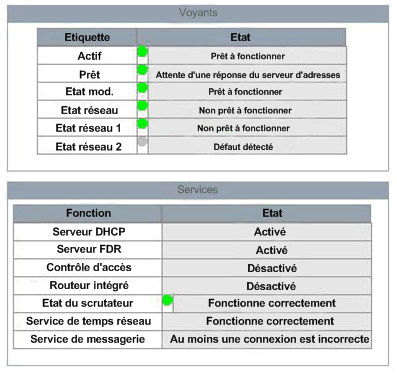

Récapitulatif des états
|
|
|
|
|
Récapitulatif des états
|
|
|
|
|
Etape
|
Action
|
|---|---|
|
1
|
Dans la page Accueil, sélectionnez l'option du menu principal Diagnostic.
Résultat : la page Diagnostics s'ouvre.
|
|
2
|
Dans la partie gauche de la page Diagnostics, sélectionnez Ethernet → Récapitulatif des états.
|
|
3
|
Si nécessaire, entrez le mot de passe permettant d'accéder au serveur HTTP.
NOTE : le mot de passe par défaut est USER. |
|
Voyant
|
Couleur
|
Signification
|
|---|---|---|
|
Actif
|
Vert
|
Prêt à fonctionner
|
|
Rouge
|
L'erreur détectée est présente
|
|
|
Prêt
|
Vert
|
Attente d'une réponse du serveur d'adresses
|
|
Rouge
|
Adresse IP en double
|
|
|
En attente de la configuration IP fournie
|
||
|
Adresse IP par défaut utilisée
|
||
|
Erreur de configuration détectée
|
||
|
Etat du module
|
Vert
|
Prêt à fonctionner
|
|
Rouge
|
Non configuré
|
|
|
Défaut détecté
|
||
|
Défaut récupérable détecté
|
||
|
Etat du réseau
|
Vert
|
Prêt à fonctionner
|
|
Rouge
|
Erreur de connexion détectée
|
|
|
Adresse IP en double
|
||
|
Etat réseau 1
|
Vert
|
Prêt à fonctionner
|
|
Gris
|
Erreur de connexion détectée
|
|
|
Adresse IP en double
|
||
|
Etat réseau 2
|
Vert
|
Prêt à fonctionner
|
|
Gris
|
Erreur de connexion détectée
|
|
|
Adresse IP en double
|
|
Fonction
|
Couleur
|
Signification
|
|---|---|---|
|
Serveur DHCP
|
—
|
Activé
|
|
Serveur FDR
|
Activé
|
|
|
Contrôle d'accès
|
Désactivé
|
|
|
Transfert IP
|
Désactivé
|
|
|
Etat du scrutateur
|
Vert
|
Fonctionne correctement
|
|
Rouge
|
Au moins une connexion est incorrecte
|
|
|
Gris
|
Non configuré
|
|
|
Service de temps réseau
|
—
|
Fonctionne correctement
|
|
Service de messagerie
|
—
|
Au moins une connexion est incorrecte
|
