Synchronisation de la redondance d'UC

Introduction

Imaginons que votre système redondant (Hot Standby) Quantum EIO contienne l'UC A (CPU A) et l'UC B (CPU B). L'UC A (CPU A) est l'UC (CPU) primaire, et l'UC B (CPU B) est l'UC (CPU) redondante. Après un basculement, l'UC B (CPU B) devient l'UC primaire. Les modules 140NOC78•00 de l'UC A (CPU A) se synchronisent avec les modules 140NOC78•00 de l'UC B (CPU B) pour mettre à jour les données de l'UC A (CPU A) dans l'UC B (CPU B).

Les modules redondants 140NOC78•00 se synchronisent ensuite avec les modules primaires toutes les 10 secondes pour vérifier que les données des modules redondants sont mises à jour dans les modules primaires. S'ils ne parviennent pas à se synchroniser avec les modules primaires, ils continuent à interroger ces derniers toutes les 10 secondes.

Si les données des modules redondants et primaires sont différentes, la synchronisation s'arrête et une erreur de synchronisation est détectée dans l'UC (CPU). Cette procédure permet de vérifier que les données ont été ajoutées au précédent module primaire avant la fin de la période d'interrogation, lors du basculement vers le système redondant (Hot Standby).

NOTE : lorsque les modules redondants 140NOC78•00 sont en mode local, ils ne se synchronisent pas.

Reprise suite à une erreur de synchronisation détectée

Si la synchronisation entre des modules 140NOC78•00 n'est pas correcte avant le basculement, procédez comme suit :

Etape	Action
1	Dans la fenêtre Navigateur de DTM, cliquez avec le bouton droit de la souris sur le module 140 NOC 78• 00 → Connecter.

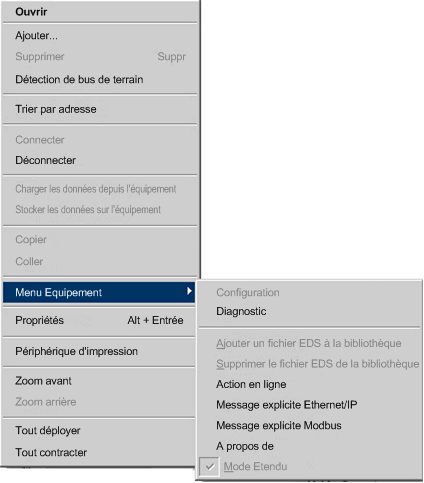

2	A l'aide du bouton droit de la souris, cliquez sur le module 140 NOC 78• 00 → Menu Equipement → Diagnostic comme indiqué ci-dessous :

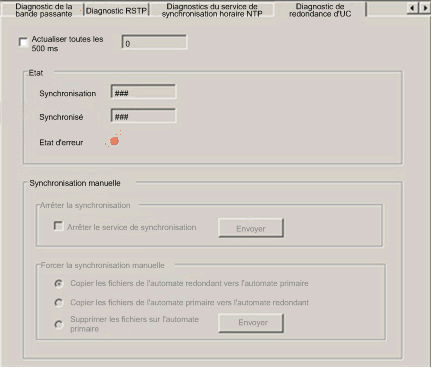

3	Cliquez sur l'onglet Diagnostic de recondance d'UC. Résultat : l'écran suivant s'affiche :

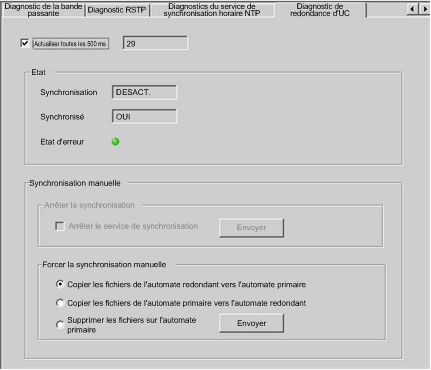

4	Cochez la case Actualiser toutes les 500 ms pour afficher l'état de synchronisation. Cliquez sur l'option Copier les fichiers de l'automate redondant vers l'automate primaire dans le champ Forcer la synchronisation manuelle. Cliquez sur Envoyer. Résultat : l'état de synchronisation est désactivé et les modules sont synchronisés comme dans l'écran ci-dessous :

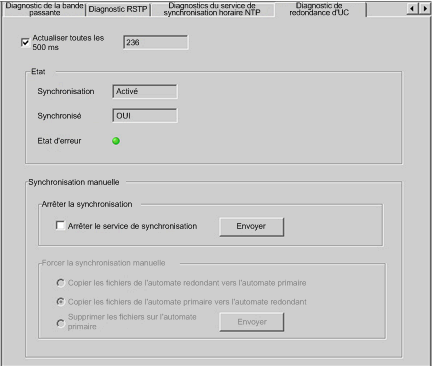

5	Si vous sélectionnez Synchronisation manuelle, les options du champ Forcer la synchronisation manuelle sont désactivées. Résultat : l'état de synchronisation est activé et les modules sont synchronisés comme dans l'écran ci-dessous :
