Nous recommandons d'utiliser des câbles blindés à 4 paires torsadées CAT5e (10/100 Mbits/s) pour les types de connexion suivants dans un système Quantum EIO :
-
l' entre les modules 140NOC78•00 et un module de tête d'E/S distantes 140CRP31200 sur le rack local ;
-
la connexion entre des modules 140NOC78•00 et des sur l'anneau principal ;
-
la connexion entre un module de tête d'E/S distribuées 140NOC78000 et un ou .
NOTE : Nous recommandons de ne pas utiliser de câbles en cuivre blindés à 2 paires torsadées CAT5e (10/100 Mbits/s) et CAT6 (10/100/1000 Mbits/s). Nous recommandons d'utiliser plutôt des câbles en cuivre blindés à 4 paires torsadées CAT5e (10/100 Mbits/s et CAT6 (10/100/1000 Mbits/s).
NOTE : Nous recommandons d'utiliser des câbles en cuivre blindés à 4 paires torsadées CAT6 (10/100/1000 Mbits/s) pour la connexion entre un module de tête de contrôle 140NOC78100 et un .
NOTE : Concernant les câbles blindés à 4 paires torsadées CAT5e (10/100 Mbits/s), nous recommandons des câbles ConneXium 490NT•000••.
Connexions entre équipements

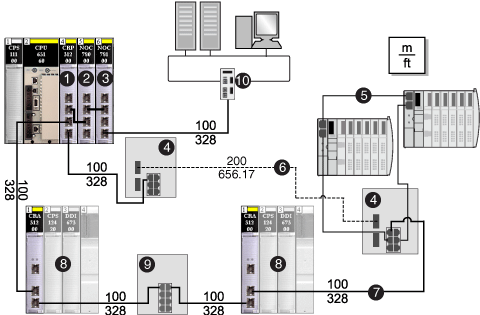

Cet exemple montre la longueur maximale des câbles entre des équipements d'E/S distantes et d'E/S distribuées, et un réseau de contrôle dans une installation Quantum EIO.
REMARQUE : utilisez des câbles en cuivre pour des distances inférieures ou égales à 100 m, et des câbles en fibre optique pour des distances supérieures à 100 m.
1
Module de tête d'E/S distantes 140CRP31200 pour gérer les équipements d'E/S distantes
2
Module de tête d'E/S distribuées 140NOC78000 pour gérer les équipements d'E/S distribuées
3
Module de tête de contrôle 140NOC78100 pour assurer la transparence entre le réseau d'équipements et le réseau de contrôle (10)
4
DRSs (avec des ports en cuivre et en fibre optique) : ces DRSs permettent d'augmenter la distance entre les équipements (jusqu'à 15 km).
5
Sous-anneau d'E/S distribuées Ethernet
6
Partie en fibre optique de l'anneau principal
7
Partie en cuivre de l'anneau principal
8
Stations d'E/S distantes Ethernet sur l'anneau principal
9
DRS (avec des ports en cuivre) : ce DRS permet d'augmenter la distance entre les autres équipements.
10
Réseau de contrôle
