Branche de traitement de la valeur

Introduction

Il y a deux types de mesures :

Mesure standard du processus,
Mesure externe du processus.

La mesure externe vous permet d'entrer dans le régulateur une mesure PV qui a été traitée en dehors de la boucle de contrôle. Cette solution est disponible pour les cas où le calcul de la mesure requiert des fonctions spécifiques et personnalisées qui ne sont pas disponibles avec le traitement standard de mesures.

Mesure standard

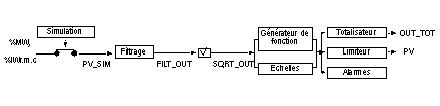

Schéma fonctionnel de la branche de mesure standard.

La première fonction de filtrage d'ordre a un coefficient de gain.
Il y a quatre seuils pour les Alarmes sur le bloc mesures avec une hystérésis de 1 % de la taille réelle.
Deux formats d'entrées peuvent être utilisés : unipolaire ou bipolaire :
Il n'y a pas d'à-coup lors du passage au mode simulé ; la valeur de simulation initiale retenue est la dernière valeur lue.
Le générateur de fonctions a un échelonnage intégré.
Il est possible de limiter la mesure aux limites de l'échelle.

Mesure externe du procédé

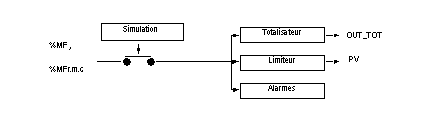

Schéma fonctionnel de la branche de mesure externe du procédé.

Aperçu de l'initialisation

Au démarrage, les données associées sont tout d'abord mises à jour avant le lancement du premier process sur cette branche.
Si l'adresse d'entrée de la valeur process n'est pas définie, le traitement est réalisé sur la valeur simulée initialement définie sur zéro.
Lors de l'initialisation, un contrôle de cohérence est effectué sur la configuration entrée. Si un problème survient lors de la configuration, la boucle reste dans le même état que lors de l'initialisation.

Opération de contrôle de l'exploitation

Les deux défaillances graves vérifiées par traitement de la mesure sont des erreurs de paramètres et de calculs internes (division par zéro, débordement, etc.).

Si	Alors
une erreur grave a été détectée	le traitement de la boucle passe en état de repli : la valeur de la mesure PV calculée est gelée, les sorties de boucle de régulation sont gelées.
l'erreur disparaît	La boucle reprend son mode de fonctionnement précédent, sans à-coups sur les sorties.
il y a une erreur grave sur le traitement de la mesure durant le démarrage à froid	la boucle reste dans le même état que lors de l'initialisation et ne démarre pas,
les valeurs d'échelle sont incorrectes (valeur de type non entier) durant un démarrage à froid	la boucle reste dans le même état que lors de l'initialisation et ne démarre pas,
en raison d'une erreur, la boucle reste dans le même état que lors de l'initialisation et ne démarre pas,	le problème doit être éliminé pour que la boucle démarre automatiquement.
il y a une erreur d'exécution dans les valeurs d'échelle.	le traitement est réalisé avec les anciennes valeurs d'échelle valides qui ont été écrasées dans les paramètres d'échelle courants. Les paramètres d'échelle sont mis à jour lorsque la vérification est correcte.
