Chaud/Froid

Signification

Cette fonction est utile si deux actionneurs opposés sont utilisés pour couvrir toute la plage du spectre de réglage. Elle est placée en aval du régulateur.

Cette fonction Chaud/Froid inclut également les procédés de fonctionnement suivants :

Elle gère les débordements ainsi que les bandes passantes mortes entre les deux actionneurs.
La commande manuelle et l’ordre manuel (cohérent avec un PID unique) peuvent être utilisés.

La fonction Chaud/Froid est utilisée pour gérer des sorties analogiques ainsi que les servomoteurs avec copie. Elle ne permet pas la gestion des servomoteurs sans copie.

Lorsque vous utilisez cette fonction, vous devez régler l'échelle de sortie du régulateur sur (0, 100).

Paramètres de fonction

Les paramètres de fonction définissent les caractéristiques de chaque actionneur, c’est-à-dire la manière selon laquelle les deux varient entre les deux seuils.

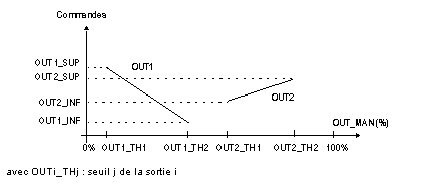

La mesure varie de manière linéaire. En dehors des deux seuils, la sortie est limitée aux seuils présélectionnés.

La sortie 1 gère le "froid," tandis que la sortie 2 gère le "chaud."

Paramètres de fonction

Paramètre d'entrée :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Valeur de commande	OUT_MAN	Flottant	0.0 / 100.0	/	R/W

Paramètres internes :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Valeur de OUT1 pour OUT_MAN = OUT1_TH1	OUT1_INF	REAL	-3.4E38 / 3.4E38	0.0	R/W
Valeur de OUT1 for OUT_MAN = OUT1_TH2	OUT1_SUP	REAL	-3.4E38 / 3.4E38	100.0	R/W
Valeur de OUT2 pour OUT_MAN = OUT2_TH1	OUT2_INF	REAL	-3.4E38 / 3.4E38	0.0	R/W
Valeur de OUT2 pour OUT_MAN = OUT2_TH2	OUT2_SUP	REAL	-3.4E38 / 3.4E38	100.0	R/W
Valeur d’entrée pour laquelle OUT1 = OUT1_INF	OUT1_TH1	REAL	0.0 / 100.0	50.0	R/W
Valeur d’entrée pour laquelle OUT1 = OUT1_SUP	OUT1_TH2	REAL	0.0 / 100.0	0.0	R/W
Valeur d’entrée pour laquelle OUT2 = OUT2_INF	OUT2_TH1	REAL	0.0 / 100.0	50.0	R/W
Valeur d’entrée pour laquelle OUT2 = OUT2_INF	OUT2_TH2	REAL	0.0 / 100.0	100.0	R/W

Paramètres de sortie :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Limitation de la variation en %/s de la sortie 1	OUTRATE	REAL	0.0 / 3.4E38	0.0	R/W
Limitation de la variation en %/s de la sortie 2	OUTRATE2	REAL	0.0 / 3.4E38	0.0	R/W

Surveillance de l'opération

Le système indique une erreur de traitement dans les cas suivants :

Un élément de données d’entrée non entier est détecté sur l’un des paramètres.
Un problème survient dans un calcul en mode à virgule flottante.

Dans tous les cas, l’erreur est considérée comme critique. La sortie de la boucle est gelée, tandis que des erreurs sont signalées dans les mots d’état. Une erreur (avertissement) est également affichée si les seuils OUT1_TH1, OUT1_TH2, OUT2_TH1 et OUT2_TH2 ne tombent pas entre 0 et 100 %.
