Alarmes de niveau

Signification

Cette fonction contrôle la progression de la mesure en comparant la valeur aux 4 seuils suivants : PV_LL, PV_L, PV_H et PV_HH.

Chaque alarme est associée à un bit d'état.

Ces alarmes sont contrôlées par une hystérésis fixe de 1 % en fonction de l'échelle définie dans les paramètres globaux de la boucle.

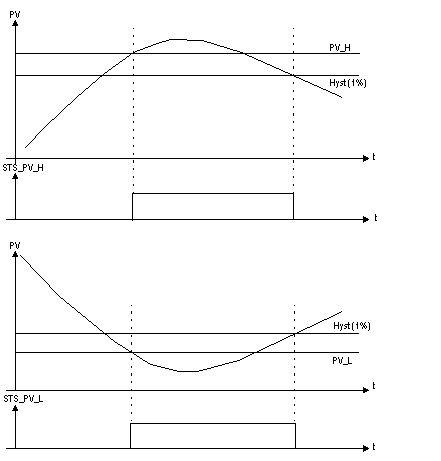

Alarmes de franchissement de seuil PV_H ou PV_L :

Paramètres

Paramètre d'entrée :

Paramètre	Symbole	Type	Seuils	Valeur par défaut	R/W
Mesure	PV	REAL	-3.4 E38 / 3.4E38	/	R

Paramètres internes :

Paramètre	Symbole	Type	Seuils	Valeur par défaut	R/W
Valeur du seuil très basse	PV_LL	REAL	-3.4 E38 / 3.4E38	5.0	R/W
Seuil bas	PV_L	REAL	-3.4 E38 / 3.4E38	5.0	R/W
Valeur du seuil supérieur	PV_H	REAL	-3.4 E38 / 3.4E38	95.0	R/W
Valeur du seuil très élevée	PV_HH	REAL	-3.4 E38 / 3.4E38	95.0	R/W

Paramètres de sortie :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Limite très basse	STS_PV_LL_LIM	EBOOL	/	/	R
Limite basse	STS_PV_H_LIM	EBOOL	/	/	R
Limite élevée	STS_PV_H_LIM	EBOOL	/	/	R
Limite très élevée	STS_PV_HH_LIM	EBOOL	/	/	R
Ou alarmes (*)	STS_ALARMS	EBOOL	/	/	R

(*) Ou bit logique d'alarmes de franchissement de seuil et d'alarmes sur écart.

Surveillance de l'opération

La surveillance des paramètres est intégrée dans la gestion des erreurs de la branche de mesure.
