Générateur de fonction

Signification

Le générateur corrige les lectures non linéaires du signal d'entrée de la mesure. La correction de la non-linéarité se fait via 7 segments linéaires adjacents, dans les augmentations de variables, définis par les coordonnées de leurs points.

La fonction réalise également une mise à l'échelle qui est exclusive à la fonction de mise à l'échelle des mesures, décrite ci-dessous.

La sortie est calculée par l'interpolation linéaire entre les 2 points dont les abscisses contiennent la valeur des paramètres d'entrée.

PV = f(x) = {(X1,Y1), …, (X7,Y7)}

où :

X1 = 0 ou -10000 et Y1= PV_INF (limite inférieure de l'échelle de la boucle),

X7 = 10000 et Y7= PV_SUP (limite supérieure de l'échelle de la boucle).

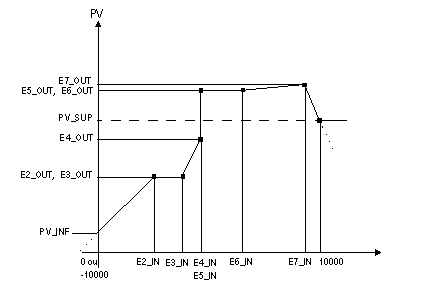

Diagramme de génération de fonction :

En dehors de l'échelle d'entrée, il est possible d'utiliser la configuration pour explorer ou limiter la valeur de la mesure calculée sur l'échelle de mesure.

Paramètre

Paramètre d'entrée :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Fonction d'entrée	SQRT_OUT	REAL	-3.4E38 / 3.4E38	/	R

Paramètres internes :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Extrapolation	EXTRAPOL	Constante Bit	/	0 (no)	R
Abscisse 1	/	REAL	-3.4E38 / 3.4E38	0.0 ou -1000.0	/
Abscisse 2	E2_IN	REAL	-3.4E38 / 3.4E38	1428.0	R/W
Abscisse 3	E3_IN	REAL	-3.4E38 / 3.4E38	2857.0	R/W
Abscisse 4	E4_IN	REAL	-3.4E38 / 3.4E38	4285.0	R/W
Abscisse 5	E5_IN	REAL	-3.4E38 / 3.4E38	5714.0	R/W
Abscisse 6	E6_IN	REAL	-3.4E38 / 3.4E38	7143.0	R/W
Abscisse 7	E7_IN	REAL	-3.4E38 / 3.4E38	8571.0	R/W
Abscisse 8	/	REAL	-3.4E38 / 3.4E38	10000.0	/
ordonnée 1	PV_INF	REAL	-3.4E38 / 3.4E38	0.0	R/W
ordonnée 2	E2_OUT	REAL	-3.4E38 / 3.4E38	14.28	R/W
ordonnée 3	E3_OUT	REAL	-3.4E38 / 3.4E38	28.57	R/W
ordonnée 4	E4_OUT	REAL	-3.4E38 / 3.4E38	42.85	R/W
ordonnée 5	E5_OUT	REAL	-3.4E38 / 3.4E38	57.14	R/W
ordonnée 6	E6_OUT	REAL	-3.4E38 / 3.4E38	71.43	R/W
ordonnée 7	E7_OUT	REAL	-3.4E38 / 3.4E38	85.71	R/W
Ordonnée 8	PV_SUP	REAL	-3.4E38 / 3.4E38	100.0	R/W

Paramètre de sortie :

Paramètres	Symbole	Type	Seuils	Valeur par défaut	R/W
Mesure	PV	REAL	-3.4E38 / 3.4E38	/	R

NOTE : Les paramètres PV_INF et PV_SUP sont définis dans les paramètres globaux de la boucle.

Surveillance de l'opération

La surveillance des paramètres est intégrée dans la gestion des erreurs de la branche de mesure.

Les coordonnées des abscisses doivent être montantes. Par exemple, si Ej+1_IN < Ej_IN, un message d'avertissement s'affiche. Cependant, le calcul est réalisé avec les paramètres courants.
