Description de l'écran de mise au point

Introduction

En mode En ligne, les écrans de mise au point de la régulation servent à :

afficher et animer les schémas de boucle
afficher les défaillances des alarmes process et de la voie
modifier le réglage des paramètres pour chaque fonction
simuler les valeurs d'interface des entrées
ajouter, supprimer et remplacer les fonctions de calcul
modifier les paramètres de configuration de chaque fonction PID de type avant/arrière
modifier les modes de fonctionnement du régulateur

Illustration

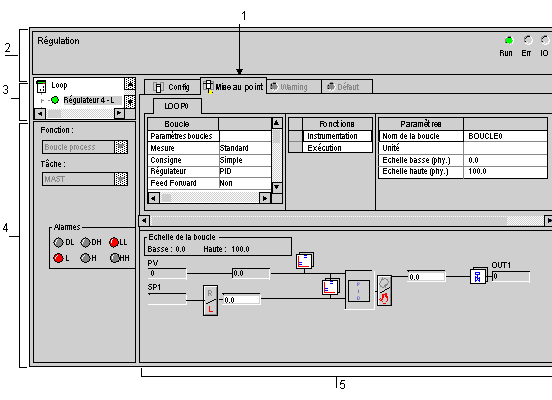

La figure ci-dessous représente un écran de mise au point.

Signification

Le tableau ci-après décrit les éléments principaux de l'écran de mise au point de la régulation, ainsi que leur fonction respective.

Address	Elément	Fonction
1	Onglets	Le premier onglet indique le mode courant (dans cet exempleMise au point). Pour sélectionner un mode, cliquez sur l'onglet correspondant. Les modes disponibles sont les suivants : Configuration Mise au point, accessible uniquement en mode connecté AVERTISSEMENT affiche les messages d'avertissement du statut de la boucle de régulation, Validation, par défaut, accessible uniquement en mode connecté
2	Zone module	Rappelle l'intitulé abrégé du module. Trois indicateurs fournissent l'état de l'automate en mode connecté : RUN indique l'état de fonctionnement de l'automate. ERR indique une erreur au niveau du processeur ou de l'équipement intégré. ES indique une erreur de module, de voie ou de configuration.
3	Zone voie	Permet : en cliquant sur la référence de l'équipement, d'afficher les onglets : Description, qui donne les caractéristiques de l'équipement Objets d'E/S, qui permet de présymboliser les objets d'entrée/de sortie Défaut, qui donne accès aux défauts de l'équipement (en mode connecté) Pour sélectionner le régulateur, Pour afficher le Symbole, nom de la voie défini par l'utilisateur (au travers de l'éditeur de variables).
4	Zone des paramètres généraux	Listes des réglages généraux (ou paramètres) associés à la voie : Fonction : Fonction de régulation associée à la boucle Ce paramètre ne change pas. Tâche : définit la tâche MAST ou FAST par laquelle seront échangés les objets à échanges implicites de la voie. Ce paramètre ne change pas. La zone Alarmes, Si les fonctions alarme sont définies, affiche toutes les alarmes associées à la boucle.
5	Zone mise au point :	Permet de visualiser les fonctions configurées et le schéma fonctionnel. La zone se divise en deux sections : un ou plusieurs onglets montrant ces fonctions déjà configurés. Leurs valeurs de paramètres associées sont animées. Elles peuvent être modifiées en mode En ligne uniquement, Le schéma fonctionnel montre les valeurs de calcul intermédiaires (la mesure d'entrée du régulateur par exemple). Cliquez une fois sur le bouton de la souris pour effectuer des changements dans les réglages Auto/Manu et Distant/Local. Les valeurs des commandes associées ou les valeurs des consignes sont directement saisies dans les champs d'entrée. Les champs d'entrée grisés sont inactifs.
