Le programmateur de consignes génère une consigne. La consigne évolue dans le temps conformément à un profil consistant en différents paramètres :
-
un maximum de 6 profils peuvent être configurés, comprenant un total de
-
48 segments (i), numérotés de 1 à 48.
Les segments sont définis par les paramètres suivants :
-
SPi (%MF), consigne cible,
-
VALi (%MF), durée ou pente du segment,
Chaque segment peut être configuré comme :
Chaque segment peut être configuré en secondes, minutes ou heures :

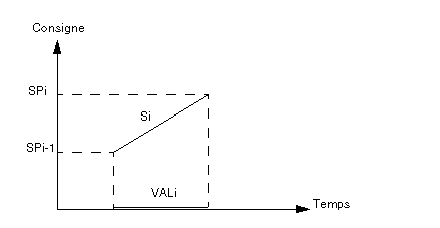

Ce schéma illustre les remarques d'introduction.
Profils/Segments d'affectation
Les configurations suivantes sont disponibles :
-
1 profil avec un maximum de 48 segments,
-
1 profil avec un maximum de 32 segments et 1 profil avec un maximum de 16 segments,
-
2 profils avec un maxi. de 24 segments chacun,
-
3 profils avec un maxi. de 16 segments chacun,
-
4 profils avec un maxi. de 12 segments chacun,
-
6 profils avec un maxi. de 8 segments chacun,
-
1 profil avec 24 segments, 1 profil avec 16 segments et 1 profil avec 8 segments.
Affectation de mémoire pour les paramètres et les consignes
Les 48 consignes cibles et leur durée respective sont enregistrées respectivement dans les mots %MFxy.i.50 et %MFxy.i.240. Le nombre de profils configurés n'affecte pas cette affectation.
Pour 3 profils de 16 segments chacun, l’affectation est la suivante :
-
La 1ère consigne du 1er profil se trouve dans SP1 (%MFr.m.c.50),
-
La 1ère consigne du 2ème profil se trouve dans SP17 (%MFr.m.c.114),
-
La 1ère consigne du 3ème profil se trouve dans SP33 (%MFr.m.c.178),
Pour 2 profils de 24 segments chacun, l'affectation est la suivante :
-
la 1ère consigne du 1er profil se trouve dans SP1 (%MFr.m.c.50),
-
la 1ère consigne du 2ème profile se trouve dans SP25 (%MFr.m.c.146).
