Description des écrans de configuration des régulateurs
(Traduction du document original anglais)
A propos de nous
Présentation
Deux types d'écrans de configuration sont proposés pour les régulateurs :
Illustration

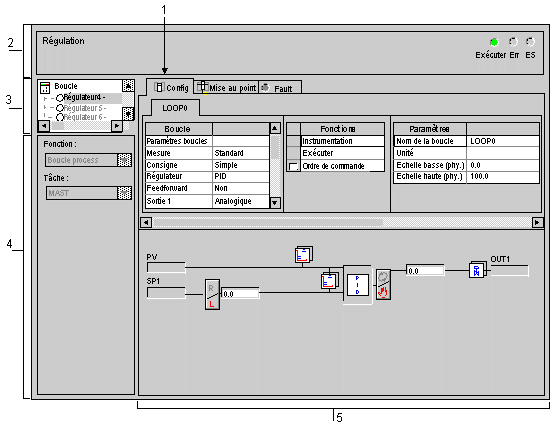

La figure ci-dessous représente un écran de configuration.
Description
Le tableau ci-après répertorie l'ensemble des éléments de l'écran de configuration et fournit leur fonction respective.
Adresse
Composant
Fonction
1
Onglets
Le premier onglet en haut à gauche indique le mode actuel (dans cet exemple : Configuration). Pour sélectionner un mode, cliquez sur l'onglet correspondant. Les modes disponibles sont :
  • Configuration,
  • Mise au point, accessible uniquement en mode connecté,
  • Diagnostics, par défaut, accessible uniquement en mode connecté.
2
Zone du module
Rappelle l'intitulé abrégé du module.
Trois indicateurs fournissent l'état de l'automate en mode connecté :
  • RUN indique l'état de fonctionnement de l'automate.
  • ERR indique une erreur au niveau du processeur ou de l'équipement intégré.
  • I/O indique une erreur de module, de voie ou de configuration.
3
Zone de voie
Permet :
  • en cliquant sur le numéro de référence, d'afficher les onglets :
    • Description, qui indique les caractéristiques de l'équipement.
    • Objets d'E/S qui permet de présymboliser les objets d'entrée/sortie :
    • Défaut, qui indique les défauts de l'équipement (en mode connecté).
  • de choisir le régulateur
  • d'afficher le symbole, le nom de la voie défini par l'utilisateur (par le biais de l'éditeur de variables)
4
Zone des paramètres généraux
Sélectionnez dans cette zone les paramètres généraux relatifs à la voie :
  • Fonction : les fonctions associées à la voie disponibles sont les suivantes :
    • une boucle process
    • une boucle cascade
    • une boucle autosélecteur
    • trois boucles uniques
    • un programmateur de consigne
  • Tâche : définit la tâche MAST ou FAST par laquelle les objets à échange implicite de la voie seront échangés. Ce paramètre ne change pas.
5
Zone de configuration
Cette zone vous permet de définir les paramètres applicables à la voie. Certaines options peuvent ne pas être disponibles, auquel cas elles sont grisées.
La zone se divise en deux sections :
  • la zone de sélection des fonctions
  • la zone de visualisation et de configuration du synoptique des régulateurs
Illustration

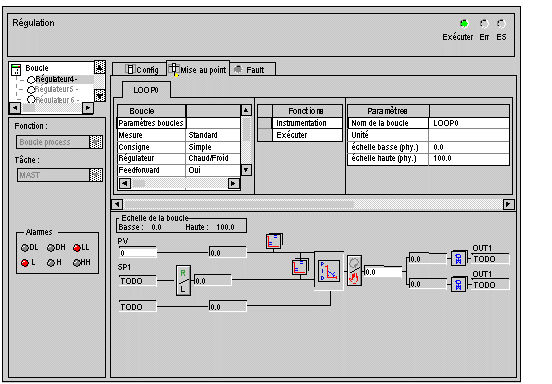

La figure ci-dessous représente un écran de mise au point.
Utilitaires accessibles via l'écran de mise au point
L'écran de mise au point permet d'accéder aux utilitaires ci-après :
