Mise à niveau des processeurs Premium Unity de 2.yy vers 2.xx

Matériel Premium évolutif

Les tableaux ci-dessous présentent le matériel Premium pouvant être mis à niveau de Unity 2.yy vers Unity 2.xx, ainsi que les types de processeur équivalents dans Unity Pro.

Type de processeur	Types de processeur équivalents dans Unity Pro
TSX P57 C024M	TSX P57 C024M
TSX P57 024M	TSX P57 024M
TSX P57 104M	TSX P57 104M
TSX P57 154M	TSX P57 154M
TSX P57 1634M (1)	TSX P57 1634M
TSX P57 204M	TSX P57 204M
TSX P57 254M	TSX P57 254M
TSX P57 2634M (1)	TSX P57 2634M
TSX P57 304M	TSX P57 304M
TSX P57 354M	TSX P57 354M
TSX P57 3634M (1)	TSX P57 3634M
TSX P57 454M	TSX P57 454M
TSX P57 4634M (2)	TSX P57 4634M
TSX P57 554M	TSX P57 554M
TSX P57 5634M (2)	TSX P57 5634M
TSX PCI57 204M	TSX PCI57 204M
TSX PCI57 354M	TSX PCI57 354M
TSX P57 6634M (2)	TSX P57 6634M
TSX H57 24M	TSX H57 24M
TSX H57 44M	TSX H57 44M

(1) Processeur équipé d'un port Ethernet intégré (2) Processeur équipé d'un port Ethernet CoPro

Mise à niveau du SE Unity 2.yy vers Unity 2.xx

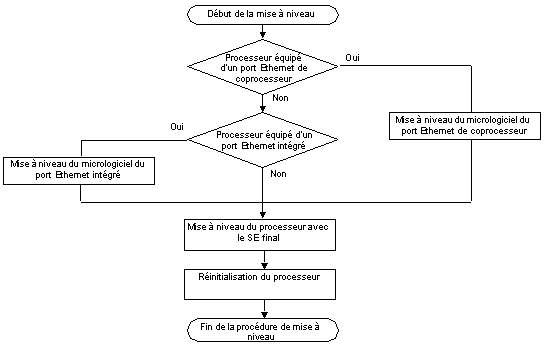

Pour mettre à niveau un SE Unity 2.yy vers Unity 2.xx, procédez comme suit.

Le tableau ci–dessous décrit la procédure de mise à niveau d'un SE Unity 2.yy vers Unity 2.xx :

Etape	Description	Procédure correspondante	Protocole de communication
Mise à niveau du micrologiciel du port Ethernet Copro (1)	Si le processeur est équipé d'un port Ethernet Copro, mettez-le à niveau.	Port Ethernet	FTP (port Ethernet)
Mise à niveau du micrologiciel du port Ethernet intégré (2)	Si le processeur est équipé d'un port Ethernet, mettez-le à niveau.	Port Ethernet	FTP (port Ethernet)
Mise à niveau du processeur avec le SE final	Vous devez charger le fichier binaire du SE final sur l'automate.	SE final	UNTLW01 (port terminal)
Réinitialisation du processeur	Effectuez un démarrage à froid en appuyant sur le bouton de réinitialisation du processeur.	-	-

(1) Uniquement pour les cartes TSX P57 4634, TSX P57 5634 et TSX P57 6634 (2) Uniquement pour les cartes TSX P57 1634, TSX P57 2634 et TSX P57 3634

Emplacement des fichiers

Retrouvez les fichiers .bin correspondants :

Sur le site Web www.schneider-electric.com, dans le menu Support → Documents & Software, dans le champ de recherche Search (vous pouvez indiquer le nom d'un module, par exemple TSXP572623, ou une partie du nom, par exemple TSXP57, fonctionnalité à mettre à niveau comme CoPro, ou la version du micrologiciel si vous la connaissez, par exemple v310).
Sur le CD–ROM du SE

Exemple pour TSX P57 3634M :

Fichier	Répertoire
Port Ethernet du SE	Premium\Processor modules\Unity_V2.••\ TSX573634\Eth_Os\ETH573634v320\ETH_573634_V320.bin Premium\Processor modules\Unity_V2.••\ TSX573634\Eth_Os\ETH573634v340\ETH_573634_V34.bin
SE final	Premium\Processor modules\Unity_V2.••\ TSX573634\Plc_Os\tsx_p57_3634m.bin
