Mise à niveau des processeurs Unity 1.0 vers Unity 2.xx

Matériel Premium évolutif

Les tableaux ci-dessous présentent le matériel Premium Unity 1.0 pouvant être mis à niveau vers Unity 2.••, ainsi que les types de processeur équivalents dans Unity Pro.

Type de processeur	Types de processeur équivalents dans Unity Pro
TSX P57 204M	TSX P57 204M
TSX P57 2634M	TSX P57 2634M
TSX P57 304M	TSX P57 304M
TSX P57 3634M (1)	TSX P57 3634M
TSX P57 4634M (2)	TSX P57 4634M
TSX P57 5634M (2)	TSX P57 5634M
TSX P57 6634M (2)	TSX P57 6634M
TSX PCI57 204M	TSX PCI57 204M

(1) Processeur équipé d'un port Ethernet intégré (2) Processeur équipé d'un port Ethernet Copro

Mise à niveau d'un SE Unity 1.0 vers Unity 2.••

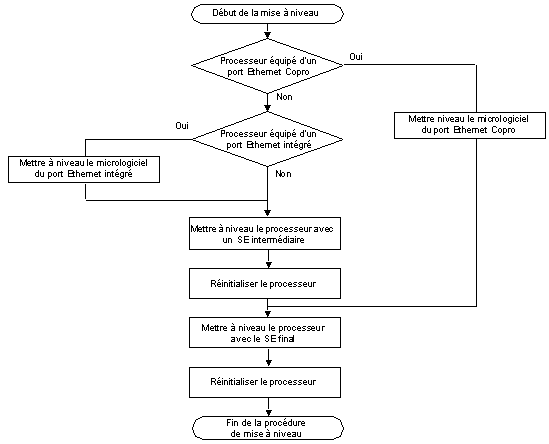

Pour mettre à niveau un SE Unity 1.0 vers Unity 2.••, procédez comme suit :

Le tableau suivant décrit la procédure de mise à niveau d'Unity 1.0 vers Unity 2.•• :

Etape	Description	Procédure correspondante	Protocole de communication
Mettre à niveau le micrologiciel du port Ethernet Copro (1)	Si le processeur est équipé d'un port Ethernet de coprocesseur, mettez-le à niveau.	Port Ethernet	FTP (port Ethernet)
Mettre à niveau le micrologiciel du port Ethernet intégré (2)	Si le processeur est équipé d'un port Ethernet, mettez-le à niveau.	Port Ethernet	FTP (port Ethernet)
Mettre à niveau le processeur avec un SE intermédiaire (3)	Vous devez charger le SE intermédiaire sur l'automate avant le fichier binaire du SE final.	SE intermédiaire	UNTLW01 (port du terminal)
Réinitialiser le processeur (3)	Effectuez un démarrage à froid en appuyant sur le bouton de réinitialisation de l'automate.	-	-
Mettre à niveau le processeur avec le SE final	Vous devez charger le fichier binaire du SE final sur l'automate.	SE final	UNTLW01 (port du terminal)

(1) Uniquement pour les cartes TSX P57 6634/5634/4634 (2) Uniquement pour les cartes TSX P57 3634 (3) Sauf cartes TSX P57 6634/5634/4634

Emplacement des fichiers

Les fichiers .bin correspondants se trouvent :

sur le site Web de Schneider Electric à l'adresse www.schneider-electric.com dans le menu Produits → Index produits, cliquez sur Automation → Modicon Premium → Software / Firmware, et
sur le CD-ROM du SE.

Exemple pour TSX P57 2634M :

Fichier	Répertoire
Port Ethernet du SE	Premium\Processor modules\Unity_V1.0_to_Unity_V2.••\ TSXP572634_V1.0_to_2634_V2.••\Eth_Os\ETH572634v310\ ETH_572634_V310_BOOT.bin Premium\Processor modules\Unity_V1.0_to_Unity_V2.••\ TSXP572634_V1.0_to_2634_V2.••\Eth_Os\ETH572634v310\ ETH_572634_V310.bin Premium\Processor modules\Unity_V1.0_to_Unity_V2.••\ TSXP572634_V1.0_to_2634_V2.••\Eth_Os\ETH572634v320\ ETH_572634_V320.bin
SE intermédiaire	Premium\Processor modules\Unity_V1.0_to_Unity_V2.••\ TSXP572634_V1.0_to_2634_V2.••\Plc_Os\Unity1M2M_2634.bin
SE final	Premium\Processor modules\Unity_V1.0_to_Unity_V2.••\ TSXP572634_V1.0_to_2634_V2.••\Plc_Os\TSX_P57_2634_m.bin

ATTENTION

DOMMAGES MATERIELS IRREVERSIBLES

Pendant le transfert d'un système d'exploitation :

Ne coupez jamais l'alimentation du processeur.
N'arrêtez jamais le processus de transfert du système d'exploitation.
N'interrompez jamais la communication entre le PC et l'automate.

L'interruption du transfert avant la fin peut causer un dysfonctionnement irréversible de l'équipement.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
