Mise à niveau des processeurs PL7 vers Unity 2.xx
Traduction de la notice originale
Matériel Premium évolutif
Chaque élément matériel est identifié par le type de son processeur, sa version du produit (PV) et sa version logicielle (SV).
Les tableaux ci-dessous présentent le matériel Premium PL7 pouvant être mis à niveau vers Unity 2.••, ainsi que les types de processeur équivalents dans Unity Pro.
Type de processeur
PV (version du produit)
SV (version logicielle)
Types de processeur équivalents dans Unity Pro
TSX P57 203M
≥ 01
≥ 5.0
TSX P57 204M
TSX P57 253M
≥ 01
≥ 5.0
TSX P57 254M
TSX P57 2623M (1)
≥ 01
≥ 01
≥ 5.4
2.0, 2.1
TSX P57 2634M
TSX P57 303M
≥ 01
≥ 5.0
TSX P57 304M
TSX P57 353M
≥ 01
≥ 5.0
TSX P57 354M
TSX P57 3623M (1)
≥ 01
≥ 01
≥ 5.4
2.0, 2.1
TSX P57 3634M
(1) Processeur équipé d'un port Ethernet intégré
Mise à niveau d'un SE PL7 vers Unity

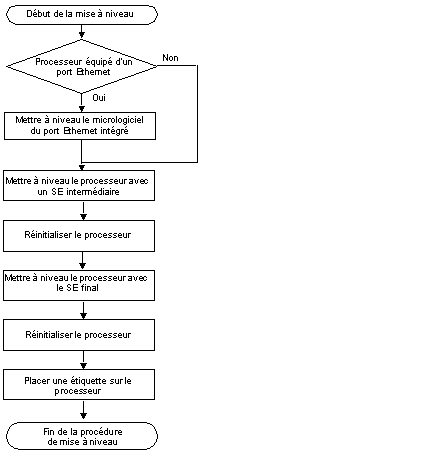

Pour mettre à niveau un SE PL7 vers Unity 2.••, procédez comme suit.
Le tableau ci-dessous décrit la procédure de mise à niveau d'un SE PL7 vers Unity 2.•• :••.
Etape
Description
Procédure correspondante
Protocole de communication
Mise à niveau du micrologiciel du port Ethernet intégré (1)
Si le processeur est équipé d'un port Ethernet, mettez-le à niveau.
FTP (port Ethernet)
Mettre à niveau le processeur avec un SE intermédiaire
Vous devez charger le SE intermédiaire sur l'automate avant le fichier binaire du SE final.
UNTLW01 (port terminal)
Réinitialisation du processeur
Effectuez un démarrage à froid en appuyant sur le bouton de réinitialisation de l'automate.
-
-
Mise à niveau du processeur avec le SE final
Vous devez charger le fichier binaire du SE final sur l'automate.
UNTLW01 (port terminal)
(1) Uniquement pour les cartes TSX P57 2623 et TSX P57 3623.
Emplacement des fichiers
Retrouvez les fichiers .bin correspondants :
Exemple pour TSX P57 2623M :
Fichier
Répertoire
Port Ethernet du SE
Premium\Processor modules\Pl7_to_Unity_V2.••\
TSXP572623_to_2634\Eth_Os\ETH572623_to_572634V300\
ETH_572634_V300.bin
Premium\Processor modules\Pl7_to_Unity_V2.••\
TSXP572623_to_2634\Eth_Os\ETH572634v300_to_572634v310
ETH_572634_V310_BOOT.bin
Premium\Processor modules\Pl7_to_Unity_V2.••\
TSXP572623_to_2634\Eth_Os\ETH572634v300_to_572634v310
ETH_572634_V310.bin
Premium\Processor modules\Pl7_to_Unity_V2.••\
TSXP572623_to_2634\Eth_Os\ETH572634v310_to_572634v320\
ETH_572634_V320.bin
SE intermédiaire
Premium\Processor modules\PL7_to_Unity\
TSXP572623_to_2634\Plc_Os\Pl7_to_UnityV240_2634.bin
SE final
Premium\Processor modules\PL7_to_Unity\
TSXP572623_to_2634\Plc_Os\TSX_P57_2634m.bin
ATTENTION
DOMMAGES MATERIELS IRREVERSIBLES
Lors du transfert d'un système d'exploitation :
  • Ne coupez jamais l'alimentation du processeur.
  • N'arrêtez jamais le processus de transfert du système d'exploitation.
  • N'interrompez jamais la communication entre le PC et l'automate.
L'interruption du transfert avant la fin peut causer un dysfonctionnement irréversible de l'équipement.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Etiquetage de l'automate
Après exécution de la mise à niveau du processeur ou du module réseau PL7 vers Unity, il est recommandé de placer une étiquette sur le panneau avant du produit afin d'indiquer que le type de processeur ou le module réseau a été mis à niveau.
Pour les processeurs, l'étiquette doit clairement indiquer les informations de mise à niveau suivantes :
Types de processeur PL7
Mis à niveau vers les types de processeur équivalents dans Unity Pro
TSX P57 203M
TSX P57 204M
TSX P57 253M
TSX P57 254M
TSX P57 2623M
TSX P57 2634M
TSX P57 303M
TSX P57 304M
TSX P57 353M
TSX P57 354M
TSX P57 3623M
TSX P57 3634M
