Etat d'avancement
Traduction de la notice originale
A propos de nous
Général

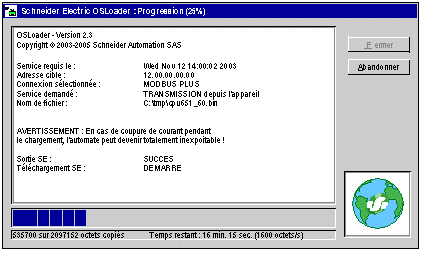

L'écran Etat d'avancement fournit les informations suivantes :
NOTE : Si l'équipement cible est en mode RUN lors du chargement du nouveau système d'exploitation, une boîte de dialogue vous demande l'autorisation d'arrêter l'automate.
Figure
Les paragraphes qui suivent présentent les principaux éléments de l'écran d'avancement du transfert des données.
AVERTISSEMENT
INTERRUPTION DE L'ALIMENTATION DE L'UC
Ne coupez jamais l'alimentation de l'UC pendant le transfert du système d'exploitation.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Information
L'écran Etat d'avancement fournit des informations relatives à la procédure en cours : CHARGEMENT sur l'équipement or CHARGEMENT à partir de l'équipement.
Barre d'avancement
L'état d'avancement du transfert de données s'affiche en bas de l'écran Etat d'avancement.
Fin du transfert

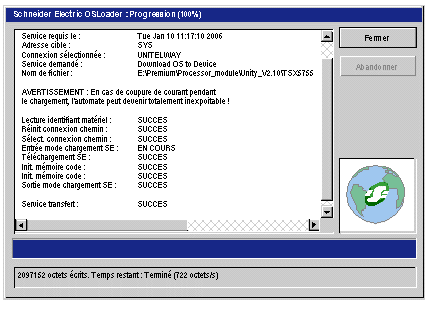

L'affichage de la fenêtre Etat d'avancement 100 % signifie que l'opération est correctement terminée.
Boutons Abandonner et Fermer
Vous pouvez interrompre le transfert en cliquant sur Abandonner.
AVERTISSEMENT
FONCTIONNEMENT INATTENDU DE L'EQUIPEMENT
Le système d'exploitation chargé risque d'être défaillant si le chargeur est interrompu pendant le chargement. En cas de doute :
  • Rechargez le système d'exploitation.
  • Si le rechargement échoue, renvoyez l'unité au service de maintenance Schneider Electric.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Vous pouvez quitter OSLoader à l'aide du bouton Fermer activé à la fin du transfert de données .
