Ecran Informations équipement et fichier

Généralités

Dans cet écran, les éléments suivants sont comparés :

propriétés du fichier à transférer à l'équipement sélectionné (zone Fichier),
propriétés du système d'exploitation disponible sur le module cible (zone Equipement).

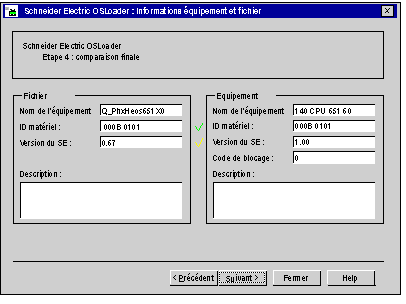

Illustration

Les paragraphes suivants présentent les principaux éléments de l'écran Informations équipement et fichier.

Comparaison

Le champ de comparaison du fichier et de l'équipement est divisé en deux parties principales :

la première répertorie les propriétés du fichier du SE à charger ;
la seconde présente les propriétés du SE déjà présent sur l'équipement cible.

NOTE : consultez la section Codes d'erreur pour trouver la description du champ Code de blocage.

NOTE : Des marqueurs de différentes couleurs facilitent la comparaison de ces propriétés.

Marqueur vert

Représentation :

Signification :

Propriété	A transférer		Courant
ID matériel	Fichier du système d'exploitation	=	Système d'exploitation
Version du SE	Fichier du système d'exploitation	≥	Système d'exploitation

Marqueur rouge

Représentation :

Signification :

Propriété	A transférer		Courant
ID matériel	Fichier du système d'exploitation	≠	Système d'exploitation

NOTE : Il est impossible de passer à l'étape suivante si les codes d'identification du matériel ne sont pas compatibles. Le bouton de navigation Suivant est alors désactivé.

Marqueur jaune

Représentation :

Signification :

Propriété	A transférer		Courant
ID matériel	Fichier du système d'exploitation	=	Système d'exploitation
Version du SE	Fichier du système d'exploitation	<	Système d'exploitation
ou
Version du SE	Impossible de déterminer l'un des numéros de version.

AVERTISSEMENT

COMPORTEMENT INATTENDU DE L'EQUIPEMENT

L'application doit être testée et les éventuels problèmes de sécurité doivent être résolus avant que le système ne soit réutilisé. Le transfert du système d'exploitation risque d'entraîner un changement de comportement de l'application.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Boutons de navigation

Les boutons de navigation, situés dans la partie inférieure de l'écran, permettent les opérations suivantes : Précédent : permet de revenir à l'étape précédente. Suivant : permet de passer à l'étape suivante. Fermer : permet de quitter le logiciel. Aide: permet d'accéder à l'aide en ligne.
