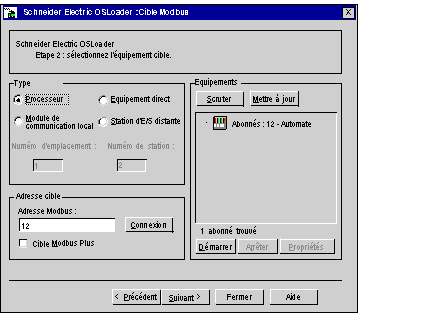

La boîte de dialogue Cible Modbus permet de choisir l'équipement cible en fonction du type de communication Modbus.
Les paragraphes qui suivent présentent les principaux éléments de l'écran Cible Modbus.
Les différents types d'équipements
pris en charge par OSLoader et disponibles pour le type de communication Modbus RTU s'affichent dans la zone
Type d'équipement. Cochez la case correspondant à l'équipement souhaité.
Les options Numéro d'emplacement et Numéro de station peuvent être sélectionnées ou non, en fonction du type d'équipement sélectionné.
Le tableau ci-dessous indique les quatre cas de figure possibles.
|
Type d'équipement sélectionné
|
Numéro d'emplacement
|
Numéro de station
|
|
Processeur
|
Désactivé
|
Désactivé
|
|
Module de communication local
|
Activé
|
Désactivé
|
|
Station d'E/S distantes
|
Activée
|
Activée
|
|
Equipement direct
|
Désactivé
|
Désactivé
|
Les éléments suivants s'affichent dans la zone Adresse cible.
|
Champ
|
Description
|
|
Adresse Modbus
|
Ce champ permet d'entrer l'adresse de l'équipement cible dédiée au type de communication Modbus.
|
|
Cible Modbus Plus
|
Cette case doit être cochée si, et seulement si, les communications vers l'équipement sont établies via un port de communication Modbus Plus.
|
|
Connecter
|
Ce bouton permet de connecter OSLoader à l'équipement cible dont l'adresse est indiquée dans la zone de saisie Adresse Modbus.
Si la connexion est établie, l'équipement cible est ajouté à l'arborescence dans la zone Equipements.
|
Equipements : arborescence
L'arborescence de la zone Equipements affiche la liste des équipements connectés. Au démarrage d'OSLoader, si aucune connexion n'est établie, l'arborescence est vide.
Le tableau ci-dessous présente la liste des icônes utilisées dans l'arborescence, ainsi que leur description.
|
Icône
|
Description
|
|
|
Processeur en mode d'arrêt (Arrêt)
|
|
|
Processeur en mode d'exécution (Exécution)
|
|
|
Processeur non configuré (aucune application n'a été chargée dans l'automate)
|
|
|
Adaptateur hôte (SA85 ou carte PCMCIA Modbus Plus)
|
|
|
Routeur, Routeur Plus ou Routeur Mux
|
|
|
Port d'entrée/de sortie
|
|
|
Module d'entrée/de sortie distante
|
|
|
Equipement inconnu
|
Lorsque vous cliquez sur un équipement, la zone de saisie Adresse Modbus de la zone Adresse cible est automatiquement mise à jour.
Cliquez deux fois sur un équipement pour accéder à la boîte de dialogue Propriétés de l'équipement.
Equipements : scrutation et mise à jour
Cliquez sur le bouton Scruter pour lancer un programme d'apprentissage automatique de configuration sur le réseau. Dès qu'un équipement est détecté, son nom et son adresse sont ajoutés à l'arborescence de la zone Equipements. Si un routeur est détecté, les équipements qui y sont connectés sont ajoutés sous forme de sous-branches dans la même arborescence.
Cliquez sur le bouton Mettre à jour pour mettre à jour l'état (Activé/Désactivé) des processeurs contenus dans l'arborescence.
Equipements : Démarrer et Arrêter
Les boutons Démarrer et Arrêter ne sont disponibles que si un processeur est sélectionné dans l'arborescence du champ Equipements. Ils sont désactivés dans tous les autres cas de figure.
Pour arrêter le processeur, cliquez sur le bouton Arrêter.
Pour redémarrer le processeur, appuyez sur le bouton Démarrer.
NOTE : Pour les automates de sécurité (Control Expert XLS), les fonctions Démarrer/Arrêter sont protégées par un mot de passe. Si vous essayez de démarrer ou d'arrêter le processeur, une boîte de dialogue s'affiche et vous êtes invité à saisir un mot de passe.
Propriétés de l'équipement
La
boîte de dialogue Propriétés de l'équipement, accessible grâce au bouton
Propriétés de la zone
Equipements permet d'accéder aux informations relatives à l'équipement détecté.
Les boutons de navigation, situés dans la partie inférieure de l'écran, permettent les opérations suivantes :
Retour :
permet de revenir à l'étape précédente
Suivant :
permet de passer à l'étape suivante
Fermer :
permet de quitter le logiciel
Aide :
permet d'accéder à l'aide en ligne
