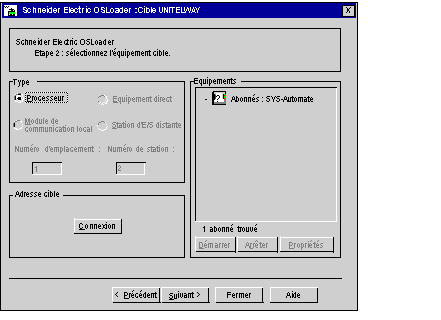

Cet écran permet de sélectionner l'équipement cible en fonction du type de communication Uni-Telway sélectionné à l'étape précédente.
Les paragraphes qui suivent présentent les principaux éléments de l'écran Cible Uni-Telway.
Les différents types d'équipements
pris en charge par OSLoader et disponibles pour le type de communication Uni-Telway s'affichent dans la zone
Type d'équipements.
Processeur est la seule cible Uni-Telway activée.
Cliquez sur le bouton Connexion dans la zone Adresse cible pour connecter OSLoader à l'équipement.
Lorsque la connexion est établie, l'équipement cible est ajouté à l'arborescence dans la zone Equipements.
Si la connexion ne peut pas être établie, un message d'erreur expliquant la cause de l'échec s'affiche à l'écran.
Equipements : arborescence
L'arborescence de la zone Equipements affiche la liste des équipements connectés. Au démarrage d'OSLoader, si aucune connexion n'est établie, l'arborescence est vide.
Le tableau ci-dessous présente la liste des icônes utilisées dans l'arborescence, ainsi que leur description.
|
Icône
|
Description
|
|
|
Processeur en mode d'arrêt (Arrêt)
|
|
|
Processeur en mode d'exécution (Exécution)
|
|
|
Processeur non configuré (aucune application n'a été chargée dans l'automate)
|
|
|
Adaptateur hôte (SA85 ou carte PCMCIA Modbus Plus)
|
|
|
Routeur, Routeur Plus ou Routeur Mux
|
|
|
Port d'entrée/de sortie
|
|
|
Module d'entrée/de sortie distante
|
|
|
Equipement inconnu
|
Cliquez deux fois sur un équipement pour accéder à la boîte de dialogue Propriétés de l'équipement.
Equipements : démarrage et arrêt
Les boutons Démarrer et Arrêter ne sont disponibles que si un processeur est sélectionné dans l'arborescence du champ Equipements. Ils sont désactivés dans tous les autres cas de figure.
Pour arrêter le processeur, cliquez sur le bouton Arrêter.
Pour redémarrer le processeur, appuyez sur le bouton Démarrer.
Propriétés de l'équipement
La
boîte de dialogue Propriétés de l'équipement, accessible grâce au bouton
Propriétés de la zone
Equipements, donne accès aux informations concernant l'équipement sélectionné.
Les boutons de navigation, situés dans la partie inférieure de l'écran, permettent les opérations suivantes :
Retour :
permet de revenir à l'étape précédente
Suivant :
permet de passer à l'étape suivante
Close:
permet de quitter le logiciel
Aide :
permet d'accéder à l'aide en ligne
