Présentation
Plusieurs types d'objets sont gérés dans les modules matériels ; par exemple, %IW, %QW, %MW, %I, %Q, etc.
L'assistant de conversion permet de :
déplacer tous les objets d'un emplacement à un autre.
Cela revient à rechercher tous les types d'objets ayant, par exemple, l'adresse
\4.0\2.*et à les remplacer dans tous les cas par\5.2\3.*.déplacer un sous-ensemble de voies d'un emplacement à un autre.
Procédure
Etape |
Action |
|---|---|
1 |
Sélectionnez les lignes de données à réaffecter au niveau des voies ou aux niveaux inférieurs.  |
2 |
Cliquez avec le bouton droit dans la zone sélectionnée pour ouvrir le menu contextuel.  |
3 |

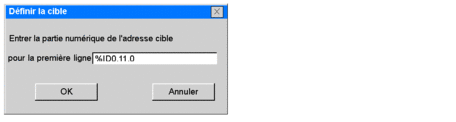

Sélectionnez dans le menu contextuel. La boîte de dialogue s'affiche.  |
4 |
Saisissez l'adresse à affecter à la première ligne sélectionnée dans la table des réaffectations. |
5 |
Cliquez sur pour confirmer. Résultat : Les lignes sélectionnées sont réaffectées de manière incrémentielle en partant de la nouvelle adresse saisie pour la première ligne sélectionnée. Même les adresses dans les niveaux inférieurs sont réaffectées. Les nouvelles adresses sont affichées dans la colonne . Voir l'exemple ci-après. |

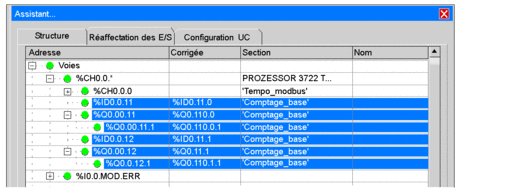

Exemple
Voies de compteur intégré d'une UC PL7 TSX Micro déplacées vers un module de comptage d'un Modicon M340
Vérification de la validité
Il n'y a pas de vérification de la validité de la nouvelle affectation avec l'application ouverte pendant la modification.
La vérification de la cohérence est effectuée après la conversion de l'application, lors de l'analyse de l'application dans Control Expert.
