Structure de la boîte de dialogue des propriétés

L'onglet Sélection de type FFB de la boîte de dialogue Assistant de saisie de fonction vous permet de sélectionner un type de fonction ou de bloc fonction.

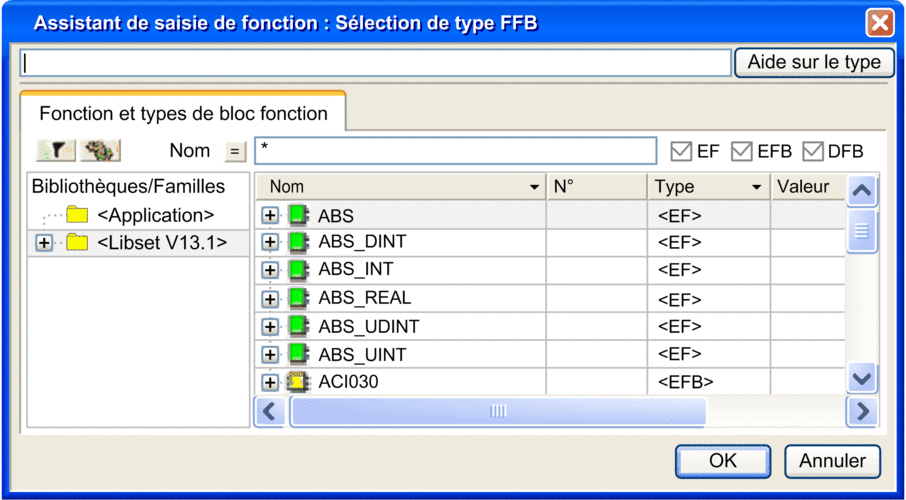

Assistant de saisie de fonction : Sélection de type FFB

Présentation de la boîte de dialogue :

Eléments de la boîte de dialogue Fonction et types de bloc fonction :

Elément

Description

Zone de texte

Le type de fonction ou le type de bloc fonction sélectionné apparaît dans cette zone de texte.

Aide sur le type

Ce bouton de commande vous permet d'appeler l'aide relative au type de bloc fonction affiché.

Remarque :

Vous pouvez également maintenir enfoncées les touches Alt+F1, puis cliquer sur le type de bloc fonction pour lequel vous souhaitez accéder à l'aide.

Bouton

Cliquez sur ce bouton pour mettre l'affichage à jour en fonction du critère de filtrage défini dans le champ Nom.

Bouton

Cliquez sur ce bouton pour ouvrir la boîte de dialogue Filtrage des données dans laquelle vous pouvez définir les conditions de chaque attribut.

Nom

Cette zone de texte vous permet d'indiquer le nom du type de fonction ou de bloc fonction à rechercher. Vous pouvez également utiliser les caractères génériques * et ?.

Bouton

Cliquez sur ce bouton pour inverser le filtre. Le bouton passe de = à <> et vice-versa.

EF

Lorsque vous cochez cette case, les types de fonctions élémentaires (EF) s'affichent.

EFB

Lorsque vous cochez cette case, les types de blocs fonction élémentaires (EFB) s'affichent.

DFB

Lorsque vous cochez cette case, les blocs fonction dérivés (DFB) s'affichent.

Bibliothèques/Familles

Sélectionnez dans cette colonne la portée des types de fonctions et de blocs fonction affichés :

  • Pour afficher tous les types de fonctions et de blocs fonction utilisés dans le projet, sélectionnez <Application>.

  • Pour afficher tous les types de fonctions et de blocs fonction d'une bibliothèque indépendamment de leur affectation, sélectionnez <Bibliothèques>.

  • Pour afficher tous les types de fonctions et de blocs fonction d'une bibliothèque, sélectionnez la bibliothèque en question.

  • Pour afficher tous les types de fonctions et de blocs fonction d'une famille, sélectionnez la famille en question.

Nom

Cette colonne affiche le nom des types de fonctions et de blocs fonction ainsi que leurs paramètres formels (entrées, sorties).

Cette colonne indique le numéro d'ordre des paramètres formels.

Type

Cette colonne affiche le type des types de fonctions et de blocs fonction ainsi que le type de données des paramètres formels associés (entrées, sorties).

Valeur

Dans cette colonne s'affiche la valeur initiale des paramètres formels.

Commentaire

Cette colonne affiche les commentaires associés aux types de fonctions et de blocs fonction ainsi qu'à leurs paramètres formels (entrées, sorties).

Droits lecture/écriture (R/W) de la variable référencée

Cette colonne indique les droits d'accès lorsque le paramètre formel est de type Reference.
