Structure de la boîte de dialogue

La boîte de dialogue Sélection d'instance contient deux ou trois onglets :

  • Variables

    Dans cet onglet, vous pouvez sélectionner une variable élémentaire ou un élément d'une variable à plusieurs éléments.

  • Blocs fonction

    Dans cet onglet, vous pouvez sélectionner un paramètre formel d'une instance de bloc fonction.

  • Interface

    Dans cet onglet, vous pouvez sélectionner une variable d'une unité de programme.

    NOTE : les unités de programme sont disponibles seulement pour Modicon M580 et M340. En l'absence d'unité de programme dans la structure du programme, l'onglet Interface est vide.

Onglet Variables

Présentation de l'onglet Variables :

Eléments de l'onglet Variables :

Elément

Description

Zone de texte

Les variables sélectionnées s'affichent dans cette zone de texte.

Liste Portée

Permet de limiter la portée de la sélection des variables.

Bouton

Cliquez sur ce bouton pour mettre l'affichage à jour en fonction du critère de filtrage défini dans le champ Nom.

Bouton

Cliquez sur ce bouton pour ouvrir la boîte de dialogue Filtrage des données dans laquelle vous pouvez définir les conditions de chaque attribut.

Nom

Dans cette zone de texte, vous pouvez saisir le nom de la variable à rechercher. Vous pouvez également utiliser les caractères génériques * et ?.

Bouton

Cliquez sur ce bouton pour inverser le filtre. Le bouton passe de = à <> et vice-versa.

Dans structure

Lorsque vous cochez cette case, toutes les variables structurées s'affichent.

Nom

Les noms des variables s'affichent dans cette colonne.

Type

Les types des variables s'affichent dans cette colonne.

Valeur

Les valeurs initiales des variables s'affichent dans cette colonne.

Commentaire

Les commentaires des variables s'affichent dans cette colonne.

Alias

Les noms d'alias des éléments de type IODDT, DDT ou ARRAY s'affichent dans cette colonne.

Alias pour

Les chemins complets des variables pour lesquelles un nom d'alias a été défini s'affichent dans cette colonne.

Adresse

L'adresse du contrôleur s'affiche dans cette colonne.

Variable IHM

Cette colonne s'affiche si la variable fait partie du dictionnaire de données.

Droits lecture/écriture (R/W) de la variable référencée

Cette colonne indique les droits d'accès lorsque la variable est de type Reference.

Paramètre effectif

Seulement lorsque la boîte de dialogue Sélection d'instance est appelée depuis une section d'une unité de programme.

Cette colonne indique les affectations de variable des paramètres de l'unité de programme (paramètres d'entrée, de sortie et d'entrée/sortie).

Nature

Seulement lorsque la boîte de dialogue Sélection d'instance est appelée depuis une section d'une unité de programme.

Cette colonne indique la nature des variables de l'unité de programme.

Onglet Blocs fonction

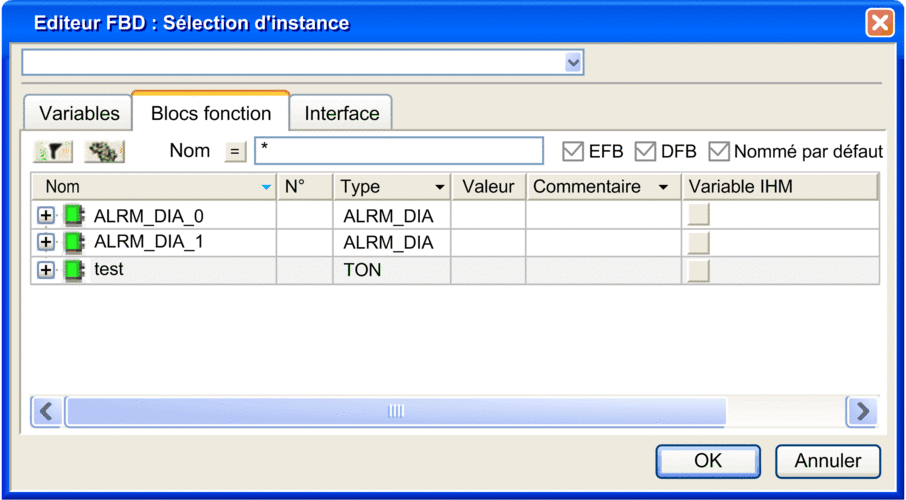

Présentation de l'onglet Blocs fonction :

Eléments de l'onglet Blocs fonction :

Elément

Description

Zone de texte

Les instances de bloc fonction sélectionnées s'affichent dans cette zone de texte.

Bouton

Cliquez sur ce bouton pour mettre l'affichage à jour en fonction du critère de filtrage défini dans le champ Nom.

Bouton

Cliquez sur ce bouton pour ouvrir la boîte de dialogue Filtrage des données dans laquelle vous pouvez définir les conditions de chaque attribut.

Nom

Dans cette zone de texte, vous pouvez saisir le nom de l'instance de bloc fonction à rechercher. Vous pouvez également utiliser les caractères génériques * et ?.

Bouton

Cliquez sur ce bouton pour inverser le filtre. Le bouton passe de = à <> et vice-versa.

EFB

Lorsque vous cochez cette case, les instances de bloc fonction élémentaire (EFB) s'affichent.

DFB

Lorsque vous cochez cette case, les instances de bloc fonction dérivé (DFB) s'affichent.

Nommé par défaut

Lorsque vous cochez cette case, les instances de bloc fonction dont les noms par défaut n'ont pas été changés s'affichent (par exemple, FBI_19_3, TON_1).

Nom

Dans cette colonne s'affichent les noms des instances de bloc fonction et leurs paramètres formels (entrées, sorties, variables publiques).

Dans cette colonne s'affiche le numéro d'ordre des paramètres formels du bloc fonction.

Type

Dans cette colonne s'affichent les types des instances de bloc fonction et les types de données de leurs paramètres formels (entrées, sorties, variables publiques).

Valeur

Dans cette colonne s'affiche la valeur initiale des paramètres formels.

Commentaire

Dans cette colonne s'affichent les commentaires sur les instances de bloc fonction et leurs paramètres formels (entrées, sorties, variables publiques).

Variable IHM

Cette colonne s'affiche si le paramètre formel fait partie du dictionnaire de données.

Droits lecture/écriture (R/W) de la variable référencée

Cette colonne indique les droits d'accès lorsque le paramètre formel est de type Reference.

NOTE : Aide sur le type.

Appuyez sur la combinaison de touches Alt+F1 et cliquez ensuite sur le type de bloc fonction pour lequel vous souhaitez afficher l'aide.

Onglet Interface

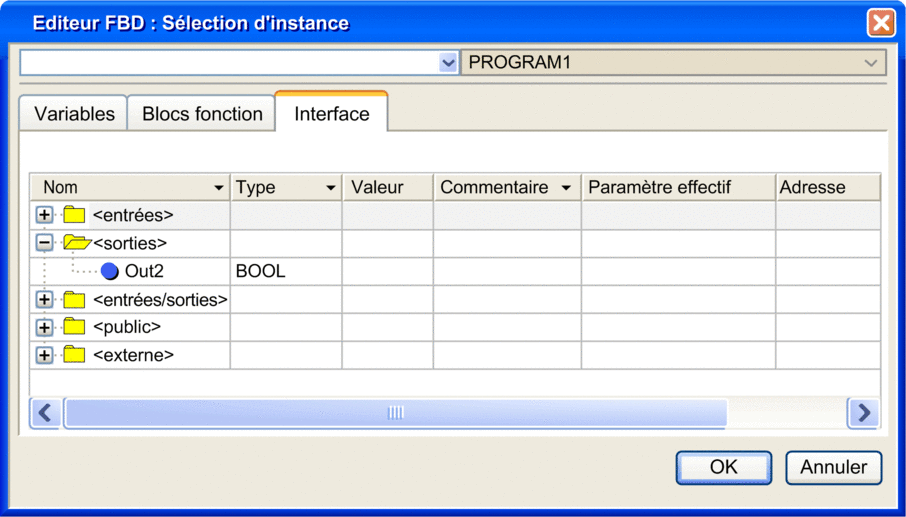

Présentation de l'onglet Interface :

Eléments de l'onglet Interface :

Elément

Description

Zone de texte

Les instances de bloc fonction sélectionnées s'affichent dans cette zone de texte.

Liste Portée

Permet de définir la portée des données pour la sélection des variables parmi les unités de programme.

Nom

Dans cette colonne s'affichent les noms des variables faisant partie de l'unité de programme sélectionnée dans la liste Portée.

Les variables sont regroupées en fonction de leur nature (<entrées> , <sorties> , <entrées/sorties> , <public> , <externe> ).

Type

Cette colonne indique le type de données des variables.

Valeur

Cette colonne indique la valeur initiale des variables.

Commentaire

Cette colonne indique les commentaires relatifs aux variables.

Paramètre effectif

Seulement lorsque la boîte de dialogue Sélection d'instance est appelée depuis une section d'une unité de programme.

Cette colonne indique les affectations de variable des paramètres de l'unité de programme (paramètres d'entrée, de sortie et d'entrée/sortie).

Adresse

Seulement lorsque la boîte de dialogue Sélection d'instance est appelée depuis une section d'une unité de programme.

L'adresse du contrôleur s'affiche dans cette colonne.
