Introduction

Pour certaines fonctions élémentaires, il est possible d'augmenter le nombre d'entrées.

Pour connaître les fonctions pouvant être développées, veuillez consulter les descriptions spécifiques à chaque fonction.

NOTE : Développez la fonction uniquement avec les entrées vraiment nécessaires car les entrées non occupées sont en standard occupées par 0.

Développer une fonction

Pour développer une fonction, procédez comme suit :

Etape

Action

1

Sélectionnez la fonction.

2

Positionnez le curseur de la souris sur l'étiquette inférieure permettant de modifier la taille.

3

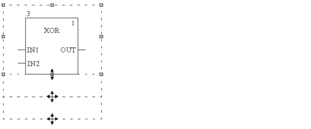

Appuyez sur le bouton gauche de la souris et faites glisser la fonction jusqu'à obtenir la taille voulue.

Exemple :

4

Lâchez le bouton de la souris.

Résultat : le nombre voulu d'entrées/de sorties sont insérées.

Exemple :
NOTE : le développement d'un DFB peut entraîner la création d'un lien automatique comportant une ligne placée immédiatement en dessous du bloc.

La figure ci-après montre un exemple de programme LD avant un développement de DFB :

La figure ci-après illustre la modification du programme qui a lieu après un développement de DFB :

Le développement de DFB1 connecte automatiquement PB1 à la nouvelle entrée IN3.
